Instrukcja obsługi mtz�LARUS00020

Zegary i przełączniki (1)

Włącznik rozrusznika| 11 . O-Wyłączone

. |-Wyłączone przyżądy i blok konlrolny

żarówek

. II-Włączony rozrusznik (nieblokowalny) . Ilł-Zasilanie radioodtwarzacza (obrót klucza w kierunku przeciwnym do ruchu wskazówe zegara)

Uwaga! Fabrycznie tachoprędkościo-mierz został zaprogramowamy właśnie pod model waszego traktora. Przeprogramowanie będziw potrzebne t) Iko przy zmianie typu opon. Nie przeprowadzać przeprogramowania bez konieczności.

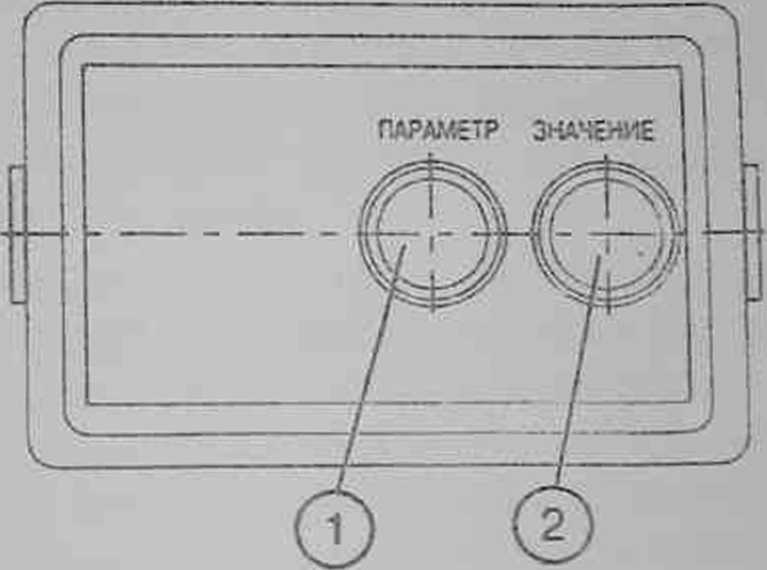

Panel sterowania tachoprędkościomierza [2]

Panel sterowania AP703709 zamontowany na desce rozdzielczej służy do programowalna tachoprędkościomierza w modelach traktorów Białoruś różnych serji, średnicy pompowania tylnych kół i modeli silnika.

1. Przycisk wywołania na wyświetlaczu!7]

tachoprędkościomierza kodu parametrycznego.

2. Przycisk wywołania na wyświetlaczu-[7] wartości kodowanych liczb przy programowaniu do modeli traktorów, średnicy pompowania tylnych kól i modeli silnika.

Tachoprędkościomierz [3]

- patrz rozdz. C6
