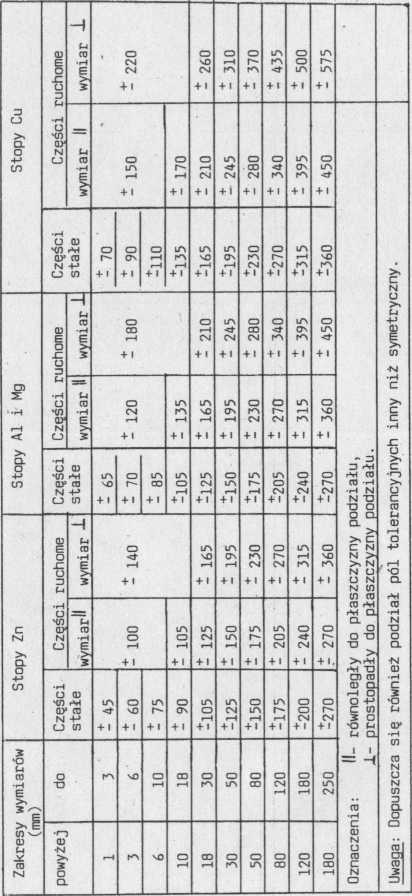

Odchyłki (w jlm) wymiarów odlewów ciśnieniowych z metali nieżelaznych nie podawanych na rysunku odlewu,

wg PN-71/H-87960

Tablica 27

Zalecane klasy dokładności i wartości (w pm) dopuszczalnych odchyłek wymiarów o podwyższonej dokładności dla odlewów ciśnieniowych z metali nieżelaznych

Zalecane klasy dokładności		Wartości odchyłek
Rodzaj stopu	klasa ....	Zakresy wymiarów ! (mm)		Klasy dokładności
Stopy Zn Stopy Al i Mg Stopy Cu	do IT9 do IT10 do IT11	powyżej	powyżej	IT9	IT10	IT11
		1	3	i 12	i 20	i 30
		3	6	i 15	- 24	i 38
		6	10	i 18	i 29	- 45
		10	18	i 22	i 35	i 55
		10	30	i 26	- 42	- 65
		30	50	i 31	i 50	i 80
		50	80	i 37	- 60	i 95
		80	120	- 44	i 70	i 110
		120 :	180	i 50	- 80	i 125
		180	250	i 58	i 92	- 145

Uwaga: Dopuszcza się również podział pól tolerancyjnych inny niż symetryczny
