rezystancją nieskończenie wielką .W niektórych przypadkach możne^v‘ przyjąć,że    . -

przepuszczania'órezyśtanc ja) prostownika jest róv/na zeru r = 0. Prostownik taki nazywamy idealnym(rys. 2^j. Przy r = C prostownik idealny jest równoważny zwarciu idealnerru,a przy r =~-=5 tanowi on przerwę w obwodzie.

1.1.PROSTOWANIE PGłJALOWE

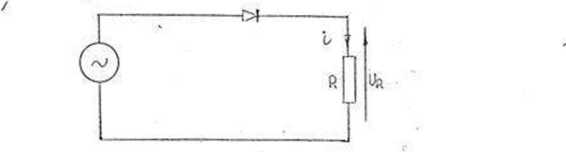

Rys*3.Odbiornik R zasilany ze źródła napięcia sinusoidalnego^ poprzez prostownik idealny

Jeżeli do obwodu pokazanego na rys.3 złożonego z prostownika ideal-neg° i rezystancji, liniowej R,które połączone są szeregowo,włączymy napięcie sinusoidalnie zmienne

u = Ura sin co b

to prąd w obwodzie będzie funkcją okresowo zmienną niesinusoidalną,którą można wyrazić analitycznie w sposób następujący

i - Im sinoot dla 0<.c^^<_kX₎

i = O dla    1t<c.>l£2if

gdzie Im = jest wartością szczytową prądu i.

Mówimy,że prostownik idealny przepuszcza pół fali prądu,a obcina drugą połowę (rys.A
