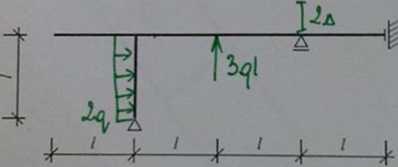

instrukcji ramy przedstawionej poniżej:

yjać schemat podstawowy metody sił. Narysować wykresy momentów od obciążeń nostkowych oraz od obciążenia skupionego (siła lub moment). Obliczyć przemieszczeń tualnc. Rozwiązać układ równań. Narysować wykresy M. T. N w układzie rzeczywistyi rysować wykres momentów od obciążenia ciągłego. Obliczyć przemieszczenia wirtualr wiązać układ rówań. Narysować wykresy M. T. N w układzie rzeczywistym, liczenie wartości przemieszczeń wirtualnych od obciążenia kinematycznego lub termie wiązać układ rówań. Narysować wykresy M. T. N w układzie rzeczywistym, liczenie przemieszczeń na kierunku dowolnie wybranych więzów podporowych, celem twdzenia poprawności rozwiązań.

ibliczane wartości sił wewnętrznych prezentować na schemacie konstrukcji.

>o rozwiązania ramy i sprawdzenia przyjąć różne schematy podstawowe metody sił.
