Belka Skrętna

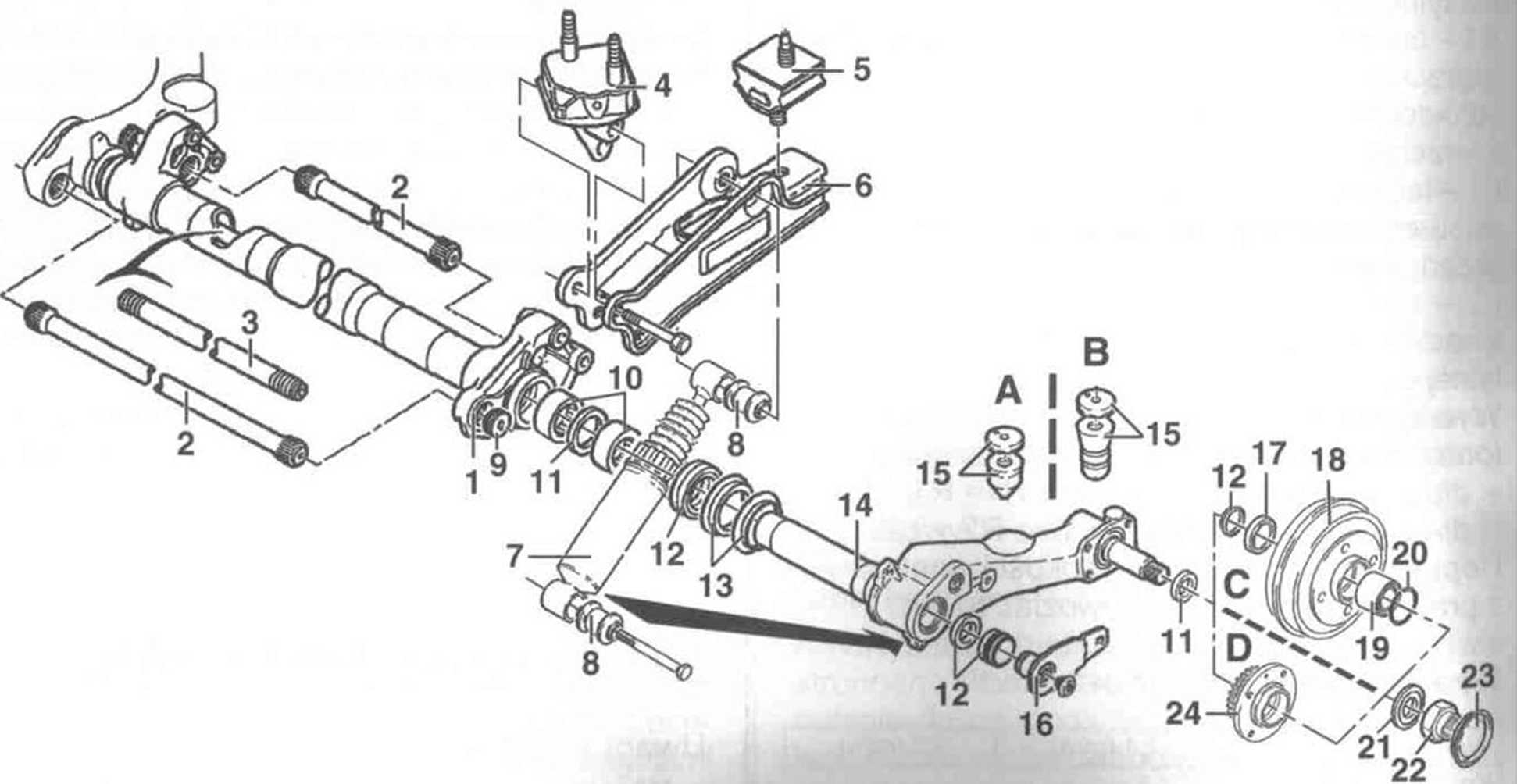

Rys. 8.1. Elementy zawieszenia tylnego

A - kombilimuzyna 3- i 5-drzwiowa, B - kombi, C - wersje z tylnymi hamulcami bębnowymi, D - wersje z tylnymi hamulcami tarczowymi

1 - belka osi tylnej, 2 - drążki skrętne, 3 - drążek stabilizatora, 4 - łącznik elastyczny przedni, 5 - łącznik elastyczny tylny, 6 - wspornik, 7 - amortyzator, 8 - łączniki elastyczne amortyzatora, 9 - korek, 10 - łożyska igiełkowe, 11 - tulejki, 12 - pierścienie uszczelniające, 13 - miseczki uszczelniające, 14 - wahacz tylny, 15 - zderzaki elastyczne, 16 - dźwignia mocowania, 17 - miseczka oporowa, 18 - bęben, 19 - łożysko piasty koła, 20 - pierścień osadczy, 21 - podkładka płaska. 22 - nakrętka piasty, 23 - kołpak ochronny, 24 - piasta koła
