R(M.Uu_.

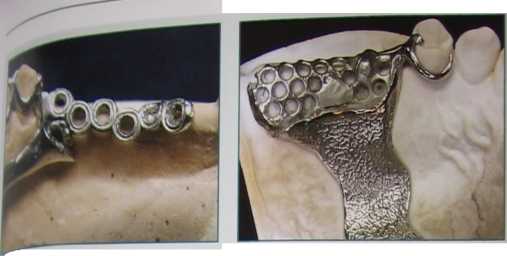

, . R |enc|a dla tworzywa w dolne) protezie szkle- Fot. 8.12. Elementy retencyjne w górnej protezie szkieletowej gp!


Element retencyjny będzie tylko w jednym miejscu kontaktował z łukiem, więc musi być odporny na zginanie. W górnej protezie (fot. 8.12) ze względu na to, że ele-jjienty retencyjne kontaktują z płytą podniebienną protezy na dużej przestrzeni, nożna sobie pozwolić na dużo cieńsze elementy. Występują one najczęściej (jako elementy gotowe woskowe) w postaci siatki.

nie będzie przebijał przez tworzywo.


Przed nałożeniem tworzywa akrylanowego dobrze jest pokryć elementy retencyjne lakierem kryjącym. Czynność ta spowoduje, że w przyszłości siny kolor metalu

8.5. WYKONAWSTWO PROTEZ SZKIELETOWYCH

W tym podrozdziale zostaną omówione (punkt po punkcie) wszystkie etapy wykonawstwa laboratoryjnego protezy szkieletowej. Projektowanie poszczególnych elementów protezy było już przedstawione w podrozdziałach 8.1-8.4. Wykonywanie modeli zostało już opisane w podrozdziale 2.2. Modele, ale w tym miejscu przypomnimy podstawowe informacje. Wylewka modelu musi być wykonana z gipsu czwartej klasy, ponieważ w trakcie pracy model nie może ulec uszkodzeniu. Podstawa powinna być wykonana ze specjalnego gipsu na podstawy. Jeżeli istnieje taka możliwość, dobrze jest przygotować model w foremce, i to takiej, aby model można było swobodnie zdejmować z artykulatora (np. do powielenia). Najprostszym sposobem jest wykonanie podstawy modelu z zamontowaną płytką do magnesu. Po obcięciu modelu na obcinarce wykonuje się tylko nacięcia podstawy modelu celem jego jednoznacznego umiejscowienia w artykulatorze.

Można zastosować odpowiednie foremki, które posiadaj ą już miejsce na retencje i odpowiednie nacięcia. Mogą to być też specjalne płytki, które można zaartyku-

143
