Laboratorium Elektroniki cz II 8

Ri, R₂. Przy założeniu że prąd bazy ma wartość zerową, wyrażenie na napięcie U_CEprzybiera postać (3.7), co umożliwia właściwy dobór wartości rezystorów Ri i Ra:

(3.7)

W celu dokładnego dobrania wartości wypadkowego współczynnika temperaturowego w miejsce rezystora Ri stosuje się termistor typu NTC, który wraz z tranzystorem T powinien być umieszczony na wspólnym radiatorze z tranzystorami mocy.

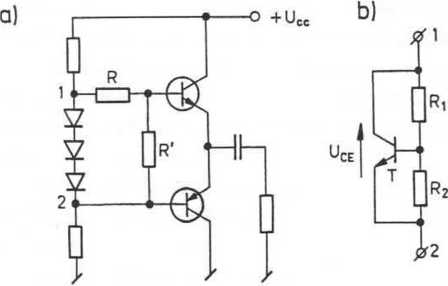

Rys. 3.9. Skompensowane temperaturowo sposoby polaryzacji wzmacniacza klasy AB: a) szereg diod i dzielnik rezystorowy, b) tranzystor w pętli sprzężenia zwrotnego

Rys. 3.10. Wzmacniacz mocy klasy B ze stopniem sterującym w postaci wzmacniacza napięciowego nieodwracajacego (model badany w trakcie ćwiczenia)

Mi sio!

Innym, bardzo skutecznym sposobem eliminacji zniekształceń stosowanie ujemnego sprzężenia zwrotnego. Przykład rozwiązania układowego, wykorzystującego jako wzmacniacz napięciowy scalony wzmacniacz operacyjny, zaprezentowano na rys.3.10 ( w układzie należy zewrzeć zaciski 1 - 2, oraz 4-6; generator należy odłączyć). Wzmocnienie napięciowe przedstawionego układu wynosi k,j = 11. Zastosowanie pętli ujemnego sprzężenia zwrotnego powoduje zmniejszenie amplitudy harmonicznych sygnału wyjściowego w takim stosunku, w jakim zmniejszone jest wzmocnienie całego układu w porównaniu do sytuacji bez tej pętli. Tym samym zmniejszeniu ulega wartość współczynnika zawartości harmonicznych zgodnie z zależnością (3.8):

gdzie: hf - współczynnik zawartości harmonicznych dla układu ze sprzężeniem zwrotnym,

k - wzmocnienie napięciowe wzmacniacza.

Ujemne sprzężenie zwrotne powoduje też rozszerzenie pasma przenoszonych częstotliwości poprzez obniżenie dolnej częstotliwości granicznej i podwyższenie górnej

3.2.7. Stopień sterujący

Zadaniem stopnia sterującego jest właściwe wysterowanie tranzystorów stopnia mocy, a więc dostarczenie na ich bazy odpowiednich prądów i napięć. W najprostszym przypadku może on jednocześnie pełnić funkcję stopnia wejściowego. W tej sytuacji musi to być wzmacniacz napięciowy o odpowiednim wzmocnieniu. Przykładowe rozwiązanie zamieszczono na rys.3.11a (napięciem wyjściowym sterującym stopniem mocy jest oczywiście napięcie U02 )■ Od właściwej współpracy wzmacniacza napięciowego i stopnia mocy zależą własności całego wzmacniacza mocy. Dla ilustracji tego problemu przeanalizujmy rys.3.12a. Początkowo wzmacniacz sterujący nie jest połączony ze stopniem mocy, a wartość pojemności sprzęgającej Cs = 0. Prostą obciążenia dla tej sytuacji przedstawiono na rys.3.12b - jest to prosta „a" Połączenie wyjścia wzmacniacza napięciowego zbudowanego na tranzystorze Ti z Wejściem układu przeciwsobnego zbudowanego na tranzystorach Tż i T3 zdecydowanie pogarsza warunki pracy tego wzmacniacza. Rezystancja wejściowa układu
