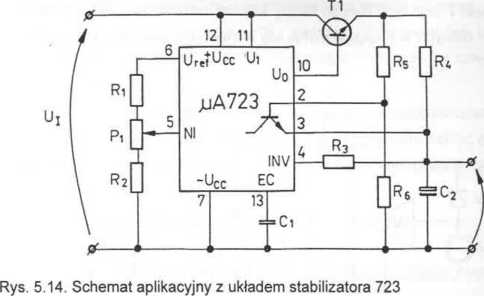

tego, które ze wspomnianych napięć podłączy się za pomocą tego dzielnika, można uzyskać przestrajanie napięcia wyjściowego U₀ w zakresie od 2 V do U,_et (tak jak na rys.5.14) lub od U_ref do 37 V, gdy odwrotnie. Tranzystor Ti pełni rolę wzmacniacza

prądowego w układzie ogranicznika prądowego z automatyczną redukcją prądu obciążenia. Rezystory R5 i Rg stanowią dzielnik napięciowy tego układu, a rezystor FU pełni rolę czujnika prądowego. Prąd wyłączenia I₀m wyznacza się z zależności:

, _(R,+R_t)-U_aE+U,-R« ""    ^R4-(Rj^+R<s)

natomiast prąd zwarcia z wyrażenia:

1    - *-*be (^R5 ^+Rć)    (5 29)

^s~ ^{R< R6}    n

Kondensator Ci służy do kompensacji częstotliwościowej układu, a potencjometr Pi do regulacji napięcia wyjściowego Uq.

Typowym przedstawicielem grupy stabilizatorów lokalnych dla napięć dodatnich są układy serii LM320 opracowane przez firmę National Semiconductor (SFC2800. |iA7800, UL7500) (oraz napięć ujemnych LM340, pA7900, SFC2900). Seria tych stabilizatorów składa się z układów o ustalonych dodatnich napięciach wyjściowych 5V (|iA 7805), 6V, 8V, 12V, 15V, 18V I 24V. Układy te produkowane są w trójkoń* cówkowych obudowach: plastykowych TO - 220 i metalowych TO - 3. W przypadku pierwszej obudowy moc strat nie przekracza P_max < 2 W, a w przypadku drugi®!

powered by

Mi siol

p _ax < 3 W. Przy zastosowaniu radiatorów moc strat może wzrosnąć cftrr^wsYafll-lizatory z tej serii do pracy w układzie podstawowym wymagają tylko kondensatorów blokujących (rys.5.15). W tablicy 5.2 zamieszczono podstawowe parametry tej serii

wzmacniaczy.

p— 4		78XX			-& y
u,	= Ci				^C!
\ p—					/ —$

Rys. 5.15. Schemat aplikacyjny z układem stabilizatora typu 7800

Tablica 5.2

Typowe wartości podstawowych parametrów stabilizatorów serii 7800

Parametry		7805	7806	7808	7812	7815	7818	7824
Zakres Ui	M	7-20	8-21	10,5-23	14,5-27	17,5-30	21 -33	27-38
Napięcie U0	M	5	6	8	12	15	18	24
Min(Uo-Ui)	M	2	2	2	2	2	2	2
WSN	[mV]	2	3	5	6	6	10	14
(lo=100mA) AU0[V]:		7-12	9-13	11 -17	16-22	20-26	24-30	30-36
WSN	[mV]	8	10	22	24	27	50	70
Uo=500mA) AU0 [V]:		7-12	9-13	11 -17	16-22	20-26	24-30	30-36
WOSN	[mV]	4	5	9	17	25	55	85
Alo [mA]:		250-750	250-750	250-750	250-750	250-750	250-500	250-500
^rąd spocz.	[mA]	4.3	4,3	4,3	4,4	4.4	4,5	4,6
^Wff	[dB]	70	65	62	61	60	59	56
Ro	[mfl]	30	35	40	75	95	110	150
^r,ąa zwarciowyjmA]		750	550	450	350	230	200	150
^1 »VI\|	[mV/K]	-1.3	-1.0	-1.0	-2.0	-2,0	-1.0	-1.0
^^res temp.	“TCT	0-125	0-125	0-125	0-125	0-125	0-125	0-125
Obudowa		TO -3 TO - 220	TO-3 TO-220	TO-3 TO-220	TO-3 TO - 220	TO -3 TO - 220	TO -3 TO - 220	TO -3 TO - 220
