Monitor zaniku napięcia sieciowego

W konstrukcji układu montora napięcia sieciowego wykorzystany został timer NE555 pracujący w układzie generatora astabilnego. generator sprzęgnięty jest z siecią 230V/50Hz przy pomocy transoptroa T01 CNY17. Częstotliwość generowanego przebiegu przez timer 555 zalezy od pojemności C4 i rezystancji R3 i R4.

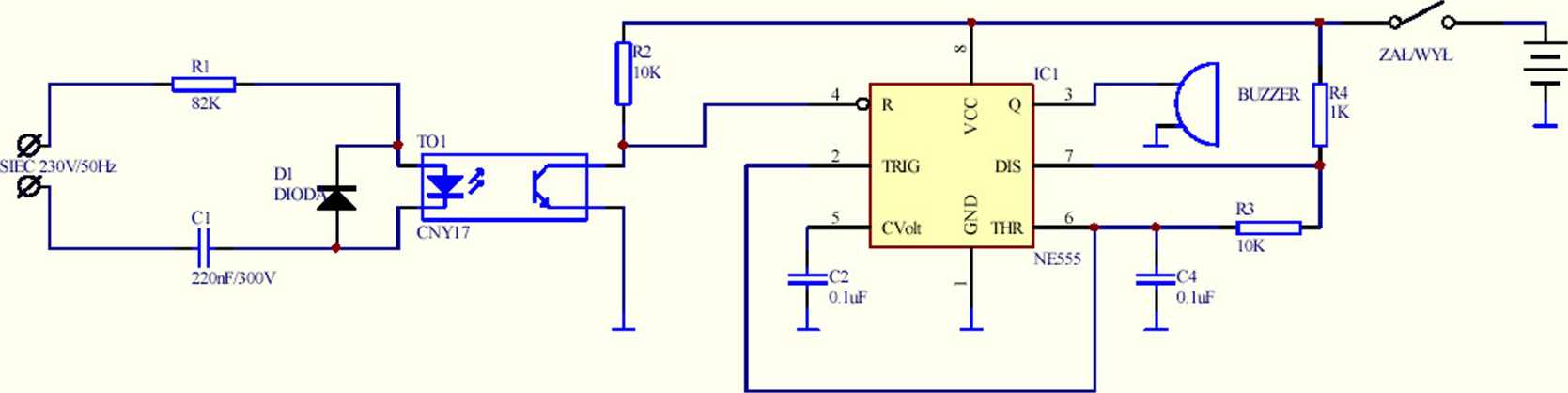

Podczas obecności napięcia sieciowego wejście RESET (pin4) IC1 555 zwierane jest do masy układu poprzez wewnętrzny tarnzystor transoptora T01. Powoduje to ustawienie na wyjściu OUT(pin3) timera stanu niskiego Zanik napięcia sieciowego automatycznie powoduje odblokowanie timera IC1 na wyjściu OUT (pin3) pojawia się przebieg o częstotliwości akustycznej. Schemat układu przedstawiony jest na poniżej:

\vi

BATERIA
