Świetlówka

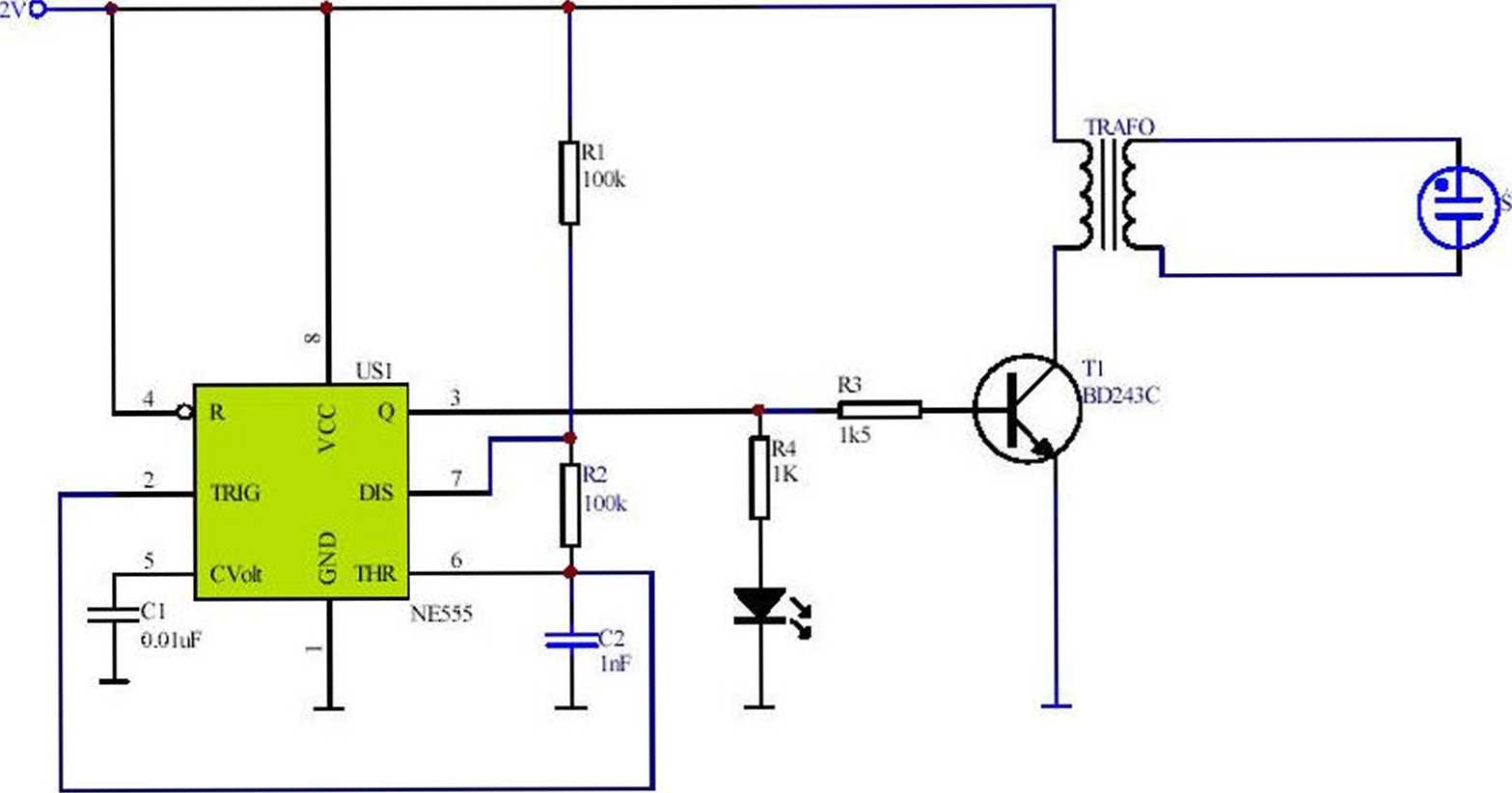

W tej konstrukcji timer NE555 pracuje jako generator astabilny generujący ciąg impulsów o częstotliwości zależnej od pojemności C2 i rezystancji R1 i R2 Generowane impulsy sterują pracą tranzystora T1 między kolektor T1 a biegun dodatni zasilania włączona została cewka transformatora Do uzwojenia wtórnego transformatora dołączone są elektrody świetlówki o mocy 4-8W. W konstrukcji możemy wykorzystać dowolny transformator sieciowy. W obwód kolektora T1 włączone zostało uzwojenie wtórne o napięciu 9V-12V
iSwietlowka 4-8W
US1 NE555 C1 10nF C2 1nF R1,R2 10Ok R31k5 R4 1k
TRAFO 8-12V/230V
