pkm2 egzamin termin 1

K Przekładnia cięgnowa posiada dwa koła o średnicach nominalnych Di i D₂ Koło napędzające o średnicy D_t obciążono momentem M|. średnia prędkość cięgna wynosi V Jakimi wzorami określa się siły działające na wały kół i jakie naprężenia występują w cięgnie

przekładni cięgnowej (pasowej, linowej). Narysuj jak zmieniają się naprężenia w cięgnie wzdłuż obwodu cięgna (pasa. liny).

9. Przeprowadzić klasyfikację sprzęgieł nierozłącznych, podać właściwości poszczególnych rodzajów sprzęgieł Wyjaśnić wzór dotyczący zastosowania sprzęgieł podatnych w układzie napędu.

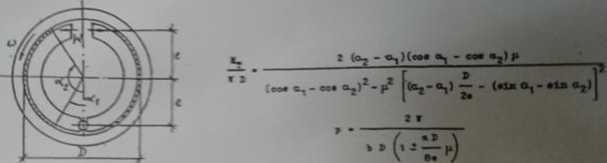

10. Podano wzory na moment tarcia i naciski hamulca bębnowego ze szczękami wewnętrznymi. Narysuj charakter rozkładu nacisków na obwodzie szczęk hamulca, opisz wielkości we wzorach

Napisz, jaka jest główna zalet2 hamulców bębnowych decydująca o ich zastosowaniu

w maszynach transportowy ch
