156 Architektura sakralna

ARTYKULACJA ŚCIAN WNĘTRZA

1.    Laon. Czterokondygnacyjna elewacja nawy głównej w stylu przejściowym: arkady - empory - tryforia - okna.

2.    Paryż. Czterokondygnacyjna, wczes-nogotycka elewacja nawy głównej z emporą i dwoma poziomami okien. W okresie gotyku dojrzałego dzięki przebudowie obu poziomów okien na jeden zredukowano liczbę kondygnacji do trzech (arkady - empory - okna).

tryforium

empora

służki -

środek przęsła .

sklepienie 6-dzielne żebro poprzeczne żebro tarczowe gurt

żebro krzyżowe

r

naroża przęsła

sklepienie

6-dzielne

rozety

empora

okrągły filar

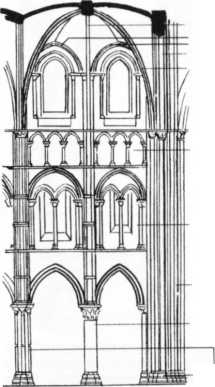

l,aon, katedra, 1155-1235, przęsło zachodnie. Ściana czterokondygnacyjna, kolumny, sklepienie 6-dzielne. Na filarze międzyprzęsłowym 5 służek (dwa żebra tarczowe, dwa krzyżowe i łuk jarzmowy). W środku przęsła 3 służki (dwa żebra tarczowe i jedno jarzmowe).

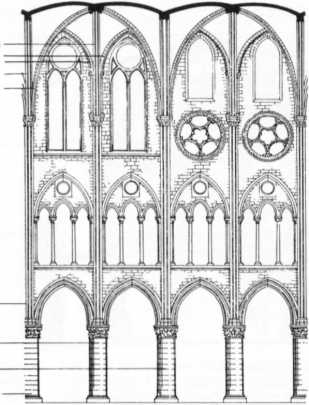

Paryż, Notre-Dame, 1163-1240. Po prawej stan wczesnogotycki, cztery kondygnacje, częściowo odtworzony w XIX w. (Viollet-le-Duc). Okrągłe filary, empory, rozety i sklepienia 6-dzielne jeszcze w tradycji romańskiej. Po lewej przęsło przebudowane w okresie gotyku dojrzałego, 1220-1230.

3.    Reims. Trójkondygnacyjna elewacja wewnętrzna rozwiniętego francuskiego systemu katedralnego: arkady - tryforia - okna. Empory zanikają.

4.    Beauvais. Smukłość wnętrza uzyskana przez optyczne połączenie w jedną całość wysokich arkad, ażurowych try-foriów i górnych okien.

wysokie arkady:

górne okna i tryforia stanowią jedną całość

pokazane tu dwa przęsła zamknięcia chóru mają takie samo interkolumnium jak pół prostokątnego przęsła chórowego; część budowli za skrzyżowaniem nie została ukończona

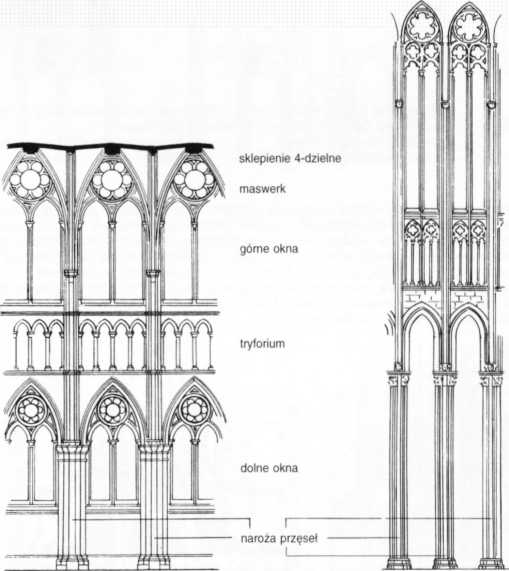

Reims, katedra, zaczęta 1211. Ściana trójkondygnacyjna (bez empory). Pierwsze okna z maswer-kami! Sklepienie 4-dzielne daje równorzędność podpór (brak podpory w środku przęsła). Służki na filarach odpowiadają służkom na ścianach i żebrom. Przewaga pionów. Gotyk dojrzały.

Beauvais, po 1284. Zamknięcie chóru. Skrajna wertykalizacja, wysokość chóru 48 m, naw bocznych 21 m. Po runięciu sklepień konstrukcję wzmocniono przez zdwojenie podpór międzyna-wowych i podział przęseł 4-dzielnych na 6-dzielne.
