zaliczenie mechaniki w kwadrans

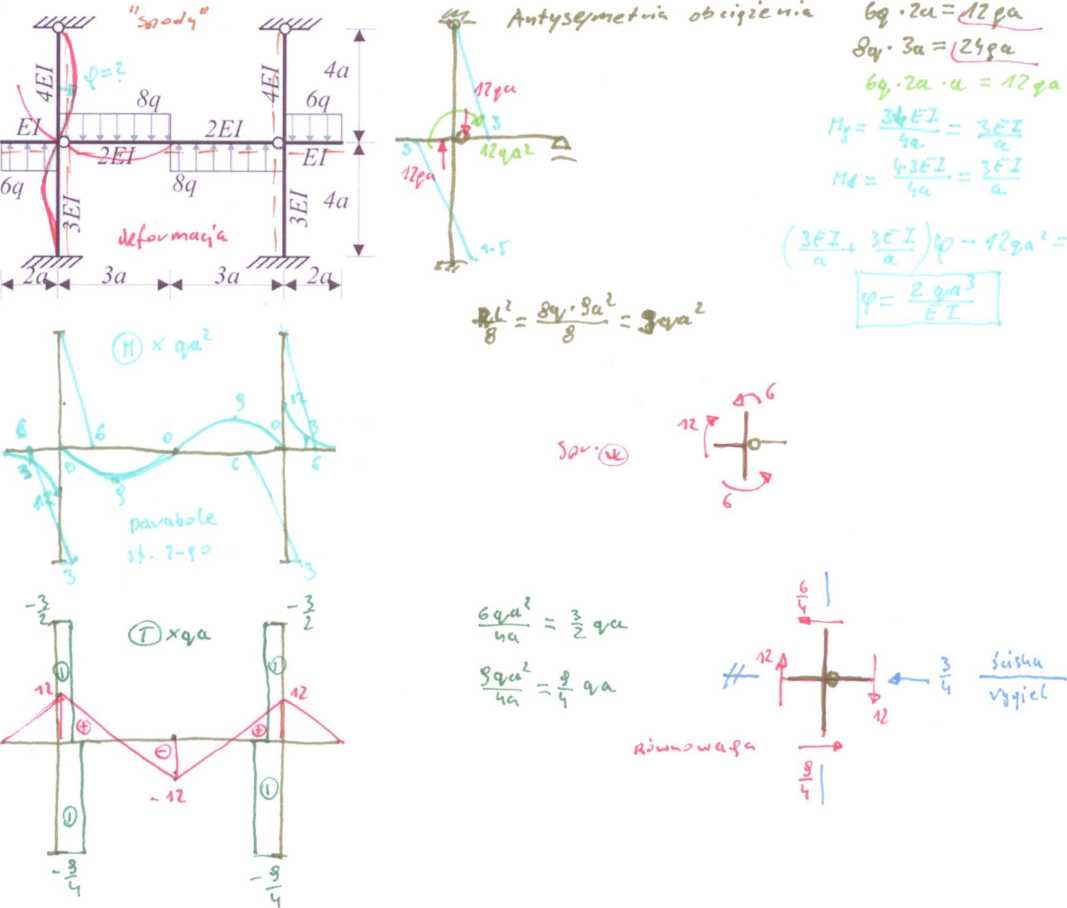

Dana jest rama obciążona w sposób przedstawiony na rysunku. EA=const, El poszczególnych prętów jest różne (zob. rys.). Wyznaczyć wykresy sil wewnętrznych M (momenty zginające), T (siły tnące), N (siły normalne);

zaznaczyć WSZYTKIE istotne rzędne, tam gdzie jest to zasadne przy wartościach podać znaki, rysunki wykonać w skali!

UWAGA:

w przypadku „ oczywistych ” błędów, których dostrzeżenie nie wymaga obliczeń, TA część zadania zostanie oceniona na zero punktów.

&
