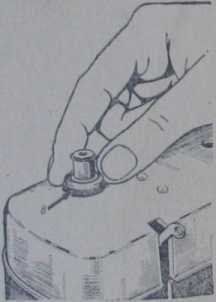

Ponowne naciśnięcie trzpienia na odpowiednią głębokość zapewnia żądany nacisk stopki na zszywaną warstwę materiałów.

Bys. 11

17. REGULACJA DŁUGOŚCI ŚCIEGU

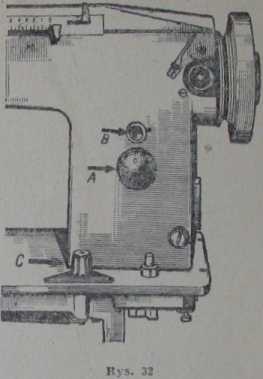

Długość ściegu w zakresie do ok. 4 mm reguluje się gałką A, a kierunek ściegu ustala się przyciskiem B (rys. 32).

Przekręcenie gałki w prawo powoduje zwiększenie długości ściegu, natomiast przekręcenie gałki w lewo zmniejsza skok ściegu.

Gdy przycisk znajduje się w normalnym położeniu, maszyna szyje „naprzód”. Po wciśnięciu przycisku do oporu i przytrzymaniu go w tym położeniu ma-

szyna szyje „wstecz”. Zmiana kierunku szycia jest prosta i może odbywać się podczas biegu maszyny.

18. WYŁĄCZANIE TRANSPORTERA

Podczas haftowania i cerowania szyjący powinien mieć swobodę poruszania tkaniną w dowolnym kierunku. W tym celu należy obniżyć położenie transportera tak, aby jego ząbki w żadnej fazie pracy maszyny nie wystawały ponad płytkę ściegową.

Transporter wyłącza się podkręcając gałkę C (rys. 32)
