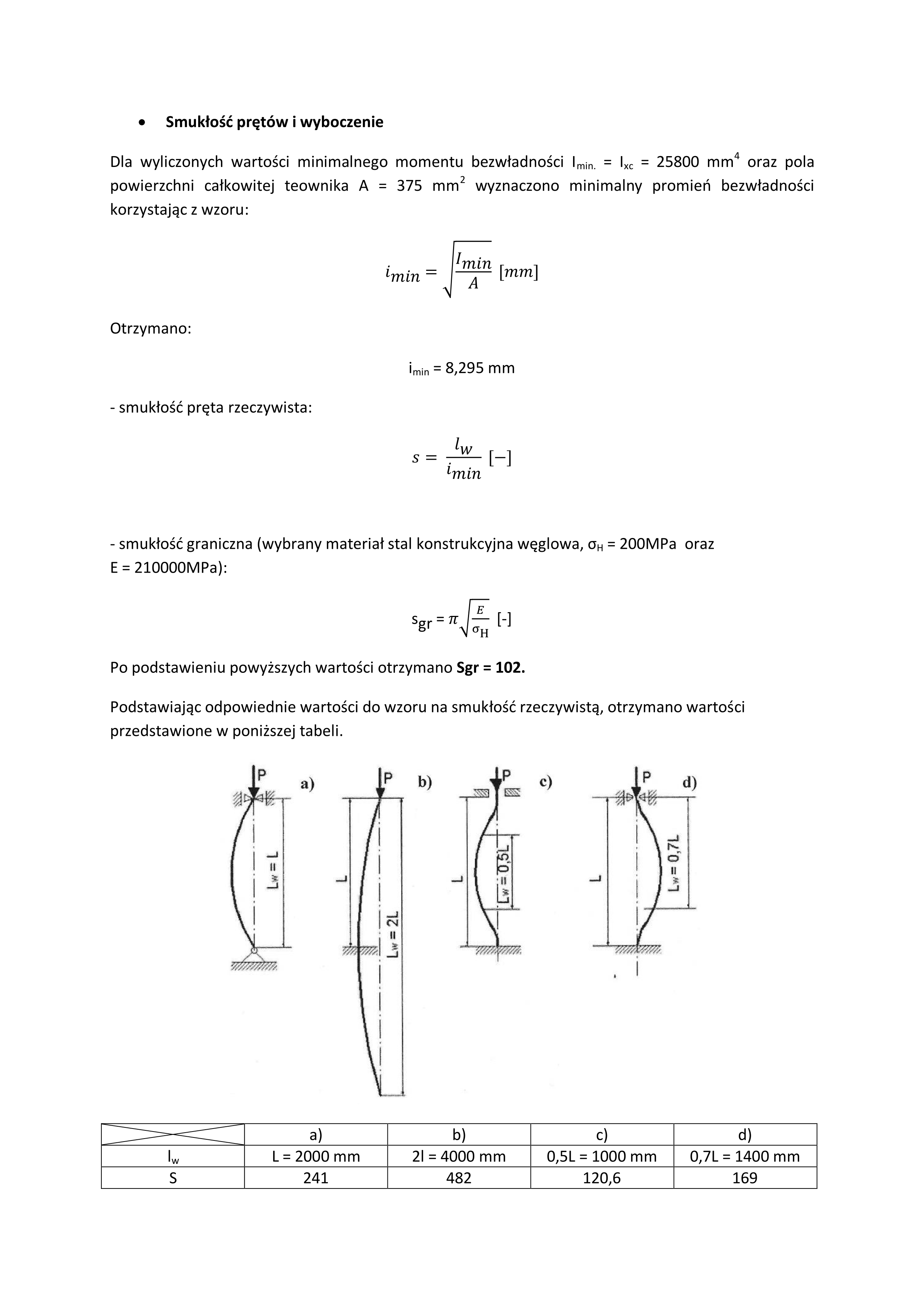

Smukłość prętów i wyboczenie

Dla wyliczonych wartości minimalnego momentu bezwładności l_min. = l_xc = 25800 mm⁴ oraz pola powierzchni całkowitej teownika A = 375 mm² wyznaczono minimalny promień bezwładności korzystając z wzoru:

^lmin ~

J^min ^A

[mm]

Otrzymano:

i_min = 8,295 mm

- smukłość pręta rzeczywista:

s =

^Łw

[-]

min

- smukłość graniczna (wybrany materiał stal konstrukcyjna węglowa, o_H = 200MPa oraz E = 210000MPa):

Po podstawieniu powyższych wartości otrzymano Sgr = 102.

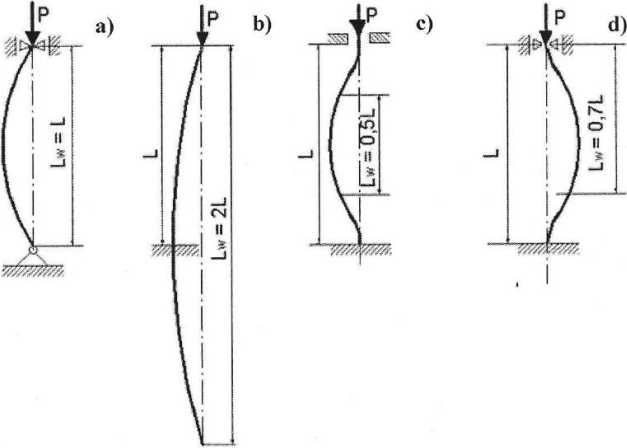

Podstawiając odpowiednie wartości do wzoru na smukłość rzeczywistą, otrzymano wartości przedstawione w poniższej tabeli.

Iw	a) L = 2000 mm	b) 21 = 4000 mm	c) 0,5L = 1000 mm	d) 0,7L= 1400 mm
s	241	482	120,6	169
