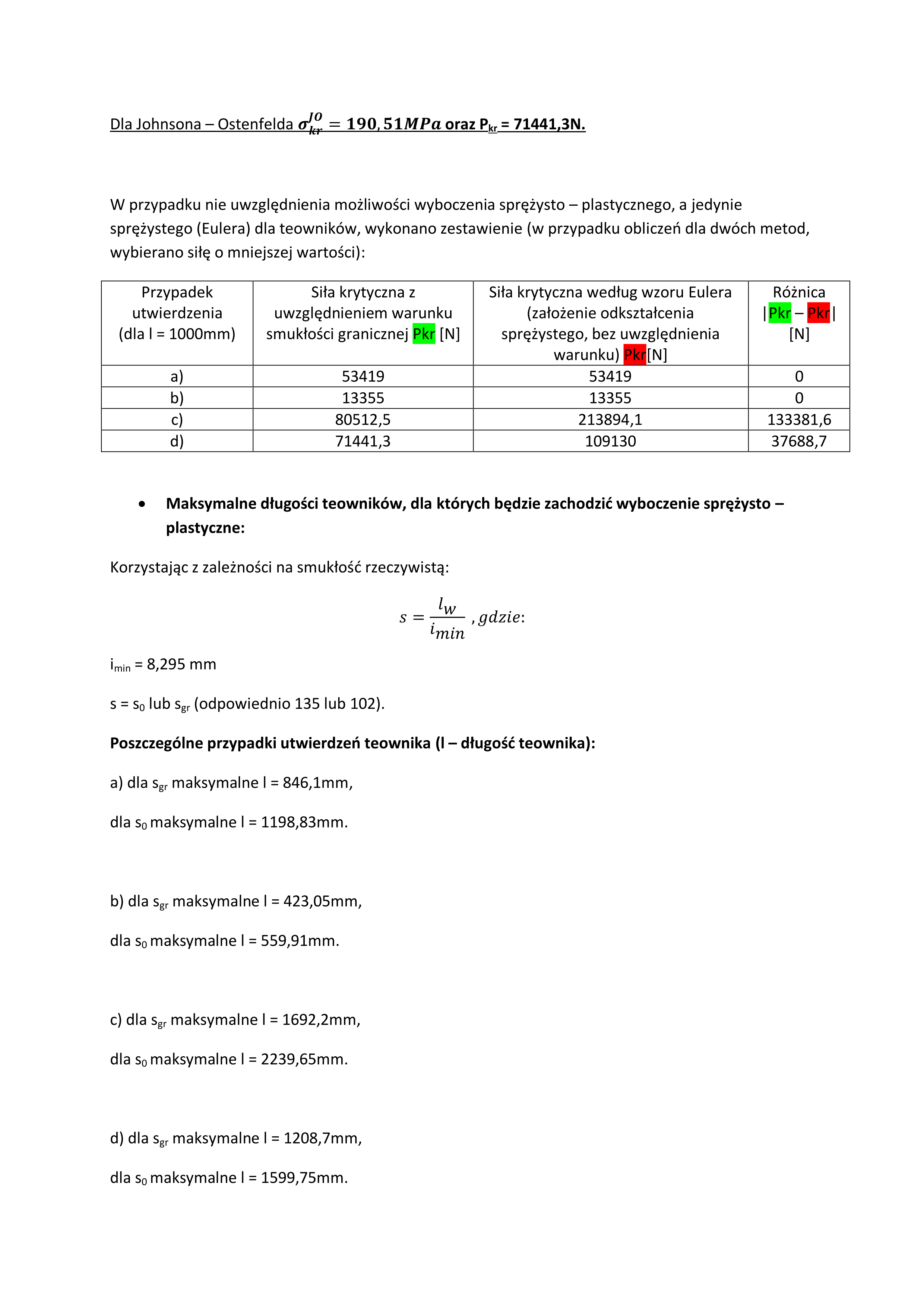

Dla Johnsona - Ostenfelda = 190,51 MPa oraz Pi,, - 71441.3N.

W przypadku nie uwzględnienia możliwości wyboczenia sprężysto - plastycznego, a jedynie sprężystego (Eulera) dla teowników, wykonano zestawienie (w przypadku obliczeń dla dwóch metod, wybierano siłę o mniejszej wartości):

Przypadek utwierdzenia (dla 1 = lOOOmm)

Siła krytyczna z uwzględnieniem warunku smukłości granicznej Pkr [N]

Siła krytyczna według wzoru Eulera (założenie odkształcenia sprężystego, bez uwzględnienia warunku) Pk| [N]

Różnica |Pkr-Pkr| [N]

a)

53419

53419

0

b)

13355

13355

0

c)

80512,5

213894,1

133381,6

d)

71441,3

109130

37688,7

• Maksymalne długości teowników, dla których będzie zachodzić wyboczenie sprężysto -plastyczne:

Korzystając z zależności na smukłość rzeczywistą:

lw j ■ s — --, gdzie \

lmin

imin = 8,295 mm

s = s0 lub sgr (odpowiednio 135 lub 102).

Poszczególne przypadki utwierdzeń teownika (I - długość teownika):

a) dla sgr maksymalne I = 846,lmm, dla s0 maksymalne I = 1198,83mm.

b) dla sgr maksymalne I = 423,05mm, dla s0 maksymalne I = 559,91mm.

c) dla sgr maksymalne I = 1692,2mm, dla s0 maksymalne I = 2239,65mm.

d) dla sgr maksymalne I = 1208,7mm, dla s0 maksymalne I = 1599,75mm.
