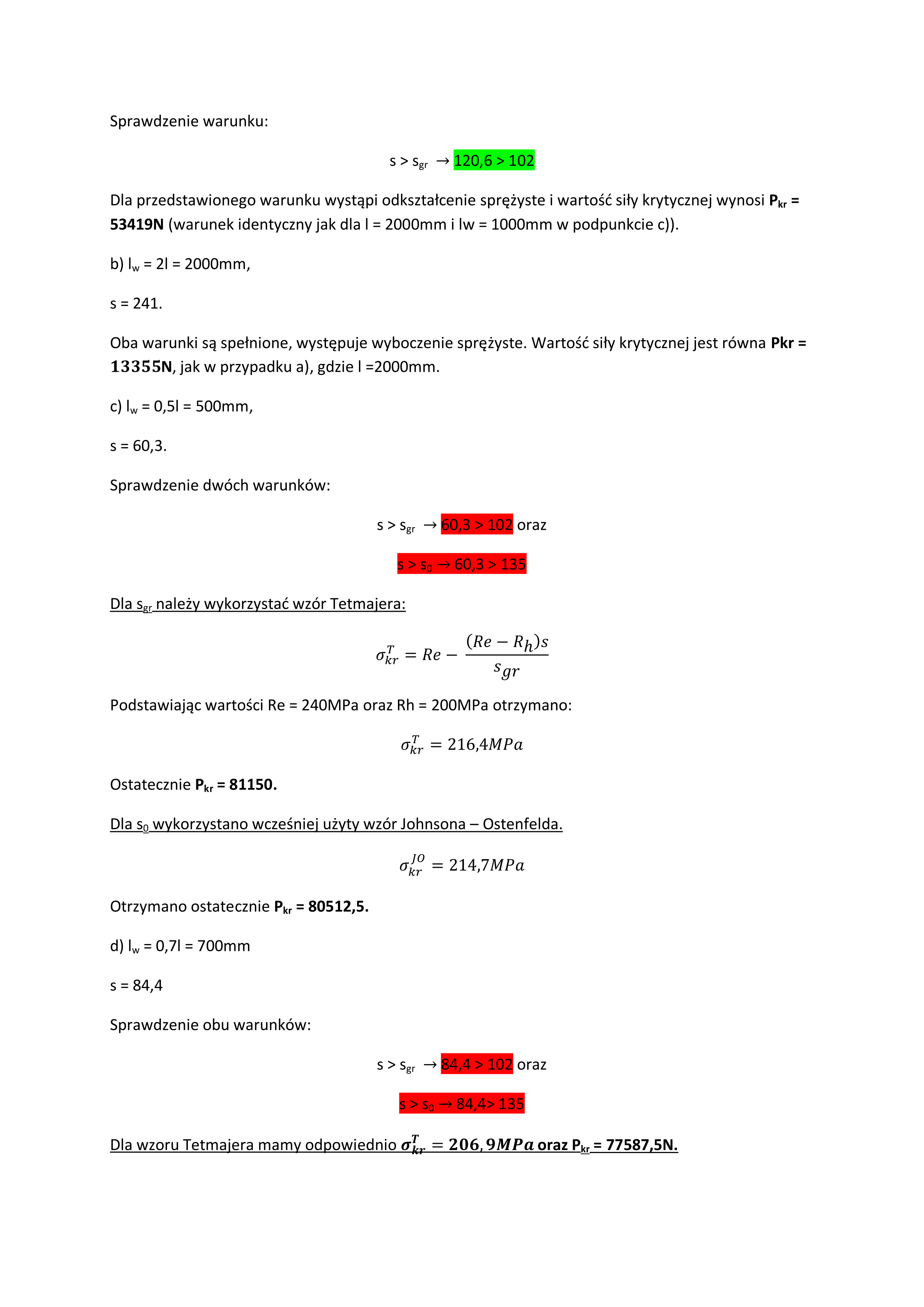

Sprawdzenie warunku:

s > sB


120,6 > 102


Dla przedstawionego warunku wystąpi odkształcenie sprężyste i wartość siły krytycznej wynosi Pkr: 53419N (warunek identyczny jak dla I = 2000mm i Iw = lOOOmm w podpunkcie c)).

b) lw = 21 = 2000mm, s = 241.

Oba warunki są spełnione, występuje wyboczenie sprężyste. Wartość siły krytycznej jest równa Pkr = 13355N, jak w przypadku a), gdzie I =2000mm.

c) lw = 0,51 = 500mm, s = 60,3.

Sprawdzenie dwóch warunków:

s > sgr -> 60,3 > 102 oraz

s > Sq > 60,3 > 135


Dla Sgr należy wykorzystać wzór Tetmajera:

<*kr = Re


CRe ~ Rh)s

sgr

Podstawiając wartości Re = 240MPa oraz Rh = 200MPa otrzymano:

a^r = 216,4 MPa

Ostatecznie Pkr = 81150.

Dla Sn wykorzystano wcześniej użyty wzór Johnsona - Ostenfelda.

er£ = 214,7 MPa

Otrzymano ostatecznie Pkr = 80512,5.

d) lw = 0,71 = 700mm s = 84,4

Sprawdzenie obu warunków:

S>Sgr


-> 84,4 > 102


oraz


s > s0 -» 84,4> 135


Dla wzoru Tetmajera mamy odpowiednio a\r 206,9MPa oraz Pkr - 77587.5N.
