OCHRONA PRZED DŹWIĘKAMI POWIETRZNYMI

©Przenoszenie dźwięków powietrznych

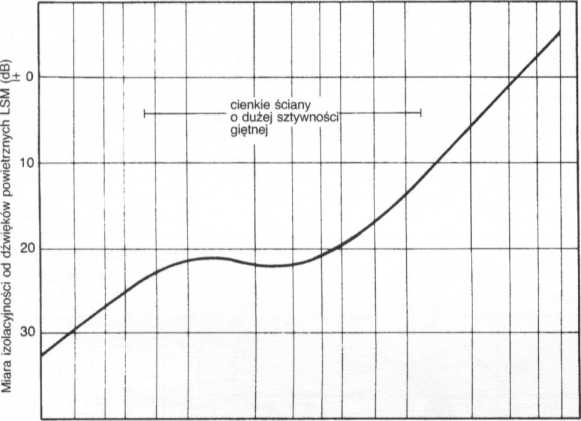

©Normowy poziom przenoszenia dźwięków powietrznych

Przenoszenie boczne przez

©elementy budynku, jeśli ściany i stropy mają masę powyżej 250 kg/m²

©

Przenoszenie po przekątnej

Ochrona przed dźwiękami powietrznymi

Dźwięki powietrzne wzbudzają falę dźwiękową w elemencie budowlanym -> O- Zwiększa to wpływ częstotliwości granicznej na izolację dźwiękową -> 0 . Krzywa normowa wg DIN 4109 podaje, jak duża musi być minimalna różnica poziomu dźwięku przy poszczególnych częstotliwościach, aby osiągnąć miarę izolacyjności od dźwięków powietrznych LSM = 0 dB. Obowiązujące wartości ©, wymagane grubości ścian -> ©. Na izolację od dźwięków powietrznych większy wpływ mają przenoszenia boczne -> © - ©, niż ma to miejsce przy dźwiękach uderzeniowych (z tego powodu świadectwa badania izolacyjności od dźwięków powietrznych muszą uwzględniać zwykle występujące w budynkach boczne przenoszenia dźwięków). Przenoszenie boczne następuje zwłaszcza przez ściany o dużej sztywności giętnej i masie powierzchniowej między 10 a 160 kg/m². Z tego powodu ściany oddzielające mieszkania, do których „dobijają” ściany działowe o tych parametrach muszą mieć masę co najmniej 400 kg/m² (przy ścianach poprzecznych o masie 250 kg/m², ściany międzymieszkaniowe mogą mieć masę tylko 350 kg/m²).

Drzwi i okna o niskiej izolacyjności dźwiękowej -> © wpływają b. negatywnie na ochronę pomieszczeń przed dźwiękami powietrznymi. Nawet przy niewielkich otworach w stosunku do powierzchni przegrody wynikowa miara izolacyjności od dźwięków powietrznych znajduje się poniżej średniej arytmetycznej miar izolacyjności ściany i otworów. Dlatego ochronę przed dźwiękami powietrznymi najlepiej rozpoczynać od uszczelnienia drzwi i okien. Niedotateczną izolacyjność od dźwięków powietrznych przegrody można poprawić przez wykonanie od środka miękkiej warstwy izolacyjnej str. 117©. Ściany podwójne doskonale izolują akustycznie. Przegrody z materiałów nie mających sztywności giętnej są raczej mało wrażliwe na niewielkie mostki dźwiękowe, w przeciwieństwie do przegród z materiałów o dużej sztywności giętnej. Do ścian oddzielających mieszkania stosować zawsze sprawdzone i typowe rozwiązania budowlane! Wykonanie warstw izolacji dźwiękowej w postaci tynku na sztywnym materiale izolacyjnym (np. normalnym styropianie) znacznie pogarsza tłumienie dźwięków powietrznych!

Grubość elementów bud. (cm)    beton zwykty* (2200 kg/m³) I 6.25    |12,5 I 125

dla podanych na dole mas 1 m²    ł"    ¹    ■■ ^ł,—‘ —

cegta petna, cegła wap.-piask.*, (1800 kg/m³) | 5.25    111,5 [    [24

dziurawka* (1400 kg/m³) | 5,25    111,5 |    124    j36,5

bet. lekki* (800 kg/m³) f6,25    |12,5 | I 25    j37^

ściany dwustronnie otynkowane    klinkier (1900 kg/m³) 15,25    |11,5 | l 24

10.3 l 0,Ś l | | |1| 111 |1.5~T2~1 szkło(2600 kg/m³)

|0,31    0.5 | l l |lI I 1111.5 | 2 2,Ś włóknocement prasowany (2000 kg/m³)

gips (1000kg/m³)|l [1,5 | 2    |3 |4 | 5 | | | | 110    |15 120l25j

0.3|    |0.5| l l ] NM 111,5 12 1 13 11 sklejka(600kg/m³)

2    3    4 5    7    10    20    30 40 50    70 100    200 300 400 500

Jednostkowa masa elementu (kg/m²)

©Izolacyjność od dźwięków powietrznych. Masy powierzchniowe i grubości elementów budowlanych (wg Góselego)

1	Drzwi pojedyncze z progiem bez specj. uszczelnieina	do	20 dB
2	Ciężkie drzwi z progiem i dobrym uszczelnieniem	do	30 dB
3	Drzwi podwójne z progiem bez uszczelnienia otwierane pojedynczo	do	30 dB
4	Ciężkie drzwi podwójne z progiem i uszczelnieniem	do	40 dB
5	Okno pojedyncze bez uszczelnienia	do	15 dB
6	Okno pojedyncze z dobrym uszczelnieniem	do	25 dB
7	Okno skrzynkowe podwójne bez uszczelnieina	do	25 dB
8	Okno skrzynkowe podwójne z dobrym uszczelnieniem	do	30 dB

Wiersz	Nr normy	Materiał	Masa obj. kg/dm^3	Masa ściany >400 kg/m^2		Masa ściany >350 kg/m^2<400 kg/m^2
				mm	kg/m^2	mm	kg/m^2
Mur z cegły pełnej, dziurawki, bloków, obustronnie otynkowany (2x15 mm)
1			1 ^31	365	450	300*	380
2	DIN 105	Dzurawka	1.2^31	300	445	240"	360
3			1,4^3>	240	405	—	—
4		Cegła pełna	1,8	240	485	—	—
5		Klinkier	1.9	240	505	“	—
6				_	_	300*	380
7		Bloki otworowe wap.-	1.2^3’	300	440	240-	360
8		piaskowe	1.2^3'	300	445	240'	360
9	DIN 106	Dziurawka wapienno-	1.4^3'	240	405	—	—
10	Blattl	piaskowa	1.6^3'	240	440	—	—
11			1.6	240	440	—	—
12		Cegła pełna wapienno-	1.8	240	485	—	—
13		piaskowa	2	240	530	—	—
14	DIN 398	Cegła żużlowa	1.8	240	485	_	_
15			1.9	240	505	—	—
16		Bloki ce- murowane od-	1 ^61	300	420	_	_
17		ramiczne wrotnie, otwo-	1,2*’	300	460	—	—
18		dwu- lub ry wypełnione	1,4^81	240	410	—	—
19		trzykomo- piaskiem	1,6*'	240	440	—	—
20	DIN	rowe	1 ^51	365"	400	—	—
21	18 151	bez wypełnię-	1,2^S)	—	—	—	—
22		nia piaskiem	1,4"	—	—	300*	355
23			1,6"	300	430	240*	380
24			0,8	365	405	_	_
25			1	365	450	300	380
26	DIN	Bloki pełne z betonu	1,2	300	445	240	360
27	18 152	lekkiego	1,4	240	405	—	—
28			1,6	240	440	—	—
29	DIN	Bloki z gazobetonu	0,6	_	_	490	390
30	4165		0,8	490	485	365	380
	Betony lekkie i zwykłe w ścianach bezspoinowych o wysokości kondygnacji
		otynkowane obustronnie 2x15 mm
31	DIN	Gazobeton i pianobeton	0,6	_	_	500	350
32	4164		0,8	437,5	400	375	350
33		Beton pumeksowy, żużlowy,	0,8	437,5	400	375	350
34		z tłuczniem ceglanym,	1	375	425	312,5	360
35			1,2	312,5	425	250	—
36	DIN		1.4	250	400	—	350
37	4232		1,6	250	450	187,5	350
38			1,7	250	475	187,5"	370
39		Beton jednofrakcyjny,	1.5	250	425	—	—
40		np. żwirowy	1.7	250	475	187,5"	370
41			1,9	187,5®’	405	—	—
42	DIN	Beton żwirowy lub z kruszy-	2.2	187,5®'	460	150"	380
	1047	wem łamanym

©

©

Izolacyjność dźwiękowa drzwi i okien wg DIN 4109

Minimalne grubości ścian jednolitych z miarą izolacyjności od dźwięków powietrznych LSM > 0 dB
