Wagony kolejowe i hamulce (185)

pomocą takiego zespołu na wyjściu otrzymuje się ciśnienie powietrza równe sumie ciśnień doprowadzonych do komór wejściowych, czyli pt> = Pal Pa2-

W przedstawionym na rysunku 11.3c zespole membrana większa tworzy jedną ze ścian komory wejściowej. Jeżeli przez k zostanie oznaczony stosunek powierzchni czynnej membrany większej do powierzchni czynnej membrany mniejszej, to układ realizuje zależność Pb = k-p_a. Zespół membranowy działa w tym przypadku jako wzmacniacz sygnału wejściowego.

W przedstawiony sposób, za pomocą doboru układu membran i komór pneumatycznych, otrzymuje się w urządzeniach układu sterowania hamulcami pożądane ciśnienia wyjściowe zależne od wartości ciśnienia powietrza wprowadzanego na wejściu zespołu.

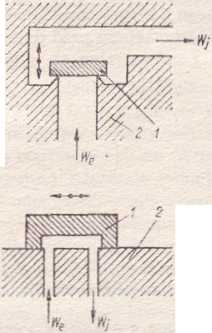

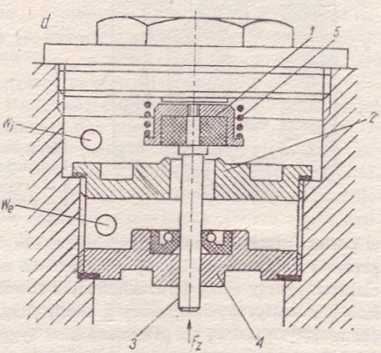

Kys. 11.4

Schematy zaworów

"i

n, d — grzybkowe wzniosowe, b — przesuwny suwakowy, c — obrotowy kurkowy

I — zwierciadło, 2 — gniazdo, 3 — trzon, i — prowadnica trzona, 5 — sprężyna; W. — wejście zaworu, Wj — wyjście zaworu, T_t — sita uruchamiająca

1R?»
