2(...) Chciałbym się dowiedzieć, co należy zmienić w schemacie ideowym układu „Prosty tor podczerwieni aktywnej dalekiego zasięgu” z EdW 2/98, aby urządzenie działało jako Włącz/Wyłącz?

Próśb tego rodzaju nadchodzi więcej. Ich sensem jest kwestia: jak za pomocą pojedynczego zwykłego przycisku zrealizować funkcję załącz/wyłącz? Tor podczerwieni daje bowiem na wyjściu sygnał odpowiadający działaniu zwyczajnego przycisku.

Aby zrealizować takie działanie, niezbędny jest element pamiętający. konkretnie przerzutnik typu T. Nie wystarczy tu przerzutnik RS z dwoma wejściami Start/Stop. Musi to być układ z jednym wejściem, gdzie każde kolejne aktywne zbocze powoduje zmianę stanu wyjścia na przeciwny. W praktyce taki układ można zrealizować na wiele sposobów. Tę rolę może pełnić każdy licznik dwójkowy ze „zwykłymi” wyjściami, byle tylko wyprowadzone było wyjście pierwszego stopnia. Rolę tę będą więc pełnić, przykład kostki 4020, 4024, 4040, 4520, a nawet 4518, ale nie 4060, gdzie wyjście pierwszego stopnia dzielnika nie jest wypro-

■r

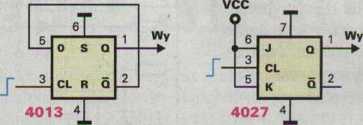

wadzone. W roli dwójki liczącej można też wykorzystać jeden przerzutnik z kostki 4013 (łącząc wyjście Q\ z wejściem D) lub 4027 (podając stan wysoki na wejścia J, K), albo licznik 4017 ze skróconym cyklem pracy. Przykłady z zaznaczonym aktywnym zboczem pokazane są na rysunku obok.
