Wyłączanie to pozwala na nawijanie nici na szpu-leczkę bębenka przy unieruchomionych elementach szyjących maszyny.

Uwaga. Gdy przy użytkowaniu maszyny zajdzie konieczność zdemontowania zespołu sprzęgła i powtórnego zmontowania go — może się okazać, że mimo dokręcania do oporu tarczy sprzęgła .nie następuje włączanie koła napędowego. Należy wówczas wykręcić tarczę sprzęg-, ła, odkręcając uprzednio wkręt C (rys. 12) i obrócić pierścień sprzęgła D (rys. 13), osadzony w dwóch przeciwległych wybraniach (rowkach) tulei sprzęgła o kąt 180°, a następnie dokręcić do oporu tarczę sprzęgła, przytrzymując lewą ręką koło napędowe.


Rys. 13

8. Nawijanie nici na szpuleczkę bębenka

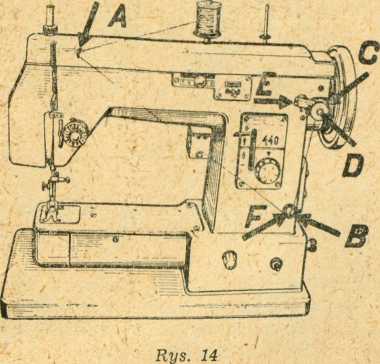

Podczas nawijania nici na szpuleczkę bębenka wyłącza się przede wszystkim koło napędowe maszyny w sposób opisany w rozdziale 7. Następnie prowadzi się nić ze szpulki przez prowadnik A i naprężacz B (rys. 14). Z kolei szpuleczkę C, na piaście, której nawinięto kilka zwojów nici, zakłada się na trzpień nawijacza D i dźwignię dociskową E przechyla się w kierunku szpuleczki, aż do oporu. Jednocześnie koniec dźwigni wykłada się na piaście szpuleczki (rys. 15), a następnie uruchamia koło napędowe maszyny i z tą chwilą rozpoczyna się nawijanie nici na szpuleczkę.

23
