ona bardzo małą powierzchnię mieszkalną, ponieważ nie trzeba stosować do niej obudowy stołowej czy szafkowej. Podczas szycia maszyna stoi na stole, a przechowywana jest w obudowie walizkowej.

Maszyna wyróżnia się nowoczesnym rozwiązaniem konstrukcyjnym. Korpus maszyny wykonany jest ze stopów lekkich, co w znacznym stopniu zmniejsza jej ciężar.

Dzielona budowa ramienia z zastosowaniem pokrywy przedniej i górnej umożliwia łatwy dostęp do mechanizmów maszyny.

Zmodernizowany, nowoczesny kształt główki maszyny, dwubarwne lakierowanie i staranne wykończenie elementów nadają maszynie estetyczny wygląd. Właściwy układ kinematyczny i prawidłowe rozwiązanie poszczególnych mechanizmów, jak np. igielnicy, obrotowego chwytacza, przyciągacza nici, transportera i układu regulacji zapewnią spokojną i równomierną pracę maszyny.

Prawidłowa regulacja naciągu nici tworzących ścieg, odpowiednie prowadzenie tych nici przez układ prowadników oraz czuła regulacja docisku warstw zszywanych materiałów gwarantują otrzymanie ścisłego, równomiernego ściegu.

Właściwy dobór materiałów konstrukcyjnych na części maszyny, dokładne wykonanie części i ich prawidłowa obróbka zapewniają długotrwałość użytkowania maszyny.

Maszyna „Łucznik” kl. 440 przeznaczona jest do szycia lekkich' i średnich tkanin w warunkach domowych.

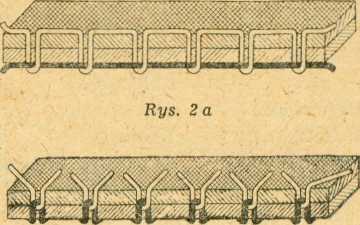

Maszyna szyje ściegiem prostym (rys. 2a) lub zygzakowym (rys. 2b), naprzód i wstecz w zależnqści od ustawienia:

Rys. 2 b

a)    dźwigni regulatora szerokości ściegu zygzakowego,

b)    dźwigni regulatora położenia ściegu zygzakowego,

c)    gałki regulatora długości ściegu i dźwigni regulatora kierunku szycia.

Zmiana kierunku szycia jest prosta i może być dokonywana również podczas biegu maszyny. Wyłączenie transportera (ząbków) umożliwia cerowanie i haftowanie na maszynie.

Dodatkowe wyposażenie pozwala dostosować maszynę do niektórych specjalnych operacji szycia.

Maązyna ma napęd elektryczny.
