pozostają nie wykorzystane, gdyż zgodnie z „Kodeksem Drogowym” motorower nie musi być wyposożony w światło STOP.

Gdy żarówka przepala się zbyt często, należy sprawdzić przełącznik zamocowany na lewej stronie kierownicy (patrz piet, 7.9.2). *

7.8. Sygnał dźwiękowy

Sygnał dźwiękowy służy do nadawania krótkotrwałych dźwięków ostrzegawczych. W motorowerze' Komar stanowi on osobny obwód prądu stałego zasilany z ogniwa suchego, W skład tego obwodu wchodzą zespoły pokazane na rysunku 7-33. Całość zamontowana jest do widelca przedniego i przykryta dolną częścią obudowy lampy.

Sygnał składa się z obudowy stalowej, w której umieszczony Jest elektromagnes z przerywaczem. Membrana znajdująca się nad

Rys. 7-33. Zespół sygnału . dźwiękowego

1 — sygnał dźwiękowy, ł — uchwyt ogniwa. 3 — przewód doprowadza* Jący prąd do sygnału. 4 — /łączka igielitowa, S — przewód do przycisku sygnału. 0 — wkręt reguła* cyjny, 1 — nakrętko zabozplcotali-ca, f — wkręt do blach (t sit.) mocujęcy uchwyt ogniwa do widelca

elektromagnesem przytrzymywana jest pokrywą. Sygnał ma jednoprzewodowe wyprowadzenie do źródła prądu. Z masą, a tym .samym z drugim biegunem źródła prądu, połączony on jest przez wieszak i wkręt. Źródłem prądu są dwa ogniwa typu R14-l,5V. Przy wymianie ogniw należy zwrócić uwagę na sposób ich ułożenia w uchwycie. Prawidłowe ułożenie pokazują rysunki umieszczone na ściance uchwytu. Uruchomienie sygnału odbywa się za pomocą przycisku znajdującego się w przełączniku zmiany światła.

Jedyną czynnością obsługową poza wymianą ogniw jest regulacja dźwięku, którą wykonuje się wkrętem regulacyjnym 6.

Wie pokazujemy Czytelnikowi, wnętrza sygnału dźwiękowego, gdyż w razie uszkodzenia nie nadaje się on do naprawy. Przed ewentualną wymianą sygnału na nowy należy po wymontowaniu jeszcze raz sprawdzić go używając nowych ogniw.

7.9. Przełączniki i przewody 7.9.1. Stacyjka :•

Stacyjka (rys. 7-32) wmontowana;jest w. górną część lampy przedniej. Przy pomocy pokrętła (nazywanego kluczykiem) włączamy światła, bądź wyłączamy'pracę silnika motoroweru. Środkowe położenie kluczyka umożliwia pracę silnika, przekręcenie w prawo włącza światło, natomiast przekręcenie go w lewo —i łącza pracę (gasi) silnika.

W stacyjce uszkodzeniom mogą ulec następujące części: sprężyna kontaktowa lub zaci3ki przewodów. Najczęstszym niedomaganiem stacyjki jest brak kontaktu spowodowany i żystości przez sprężynę kontaktową. Wyczujemy to bez

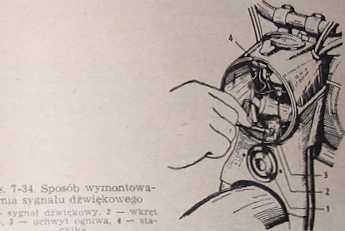

Wkręt ten znajduje się w tylnej części sygnału, a więc dla wykonania regulacji trzeba go wymontować z obudowy lampy (rysunek 7-34). Po uregulowaniu dźwięku wkręt należy zabezpieczyć przed odkręceniem przeciw nakrętką 7.
