są periodyczne zmiany wielkości regulowanej, wynikające z dwustawnego działania regulatora. Regulacja dwustawna jest najczęściej stosowana w układach regulacji temperatury.

2. Budowa dwustawnych regulatorów temperatury

Regulatory dwustawne można podzielić pod względem konstrukcji na dwie grupy. Pierwsza grupa to regulatory ze stykami przełączanymi bezpośrednio przez czujnik (termometry stykowe). Drugą grupę stanowią regulatory dwustawne z pośrednim przełączaniem styków.

2.1. Regulatory dwustawne ze stykami przełączanymi bezpośrednio przez czujnik

Przykładem regulatora dwustawnego z zestykiem przełączanym bezpośrednio przez czujnik jest termometr rtęciowy kontaktowy (rys.2.1.). Do zbiornika rtęci 1 zatopiono na trwałe elektrodę 2. W rurce 3 znajduje się ruchoma elektroda 4 połączona z nakrętką 5. Pokręcając śrubą 6 za pomocą magnesu zewnętrznego 7, przesuwamy elektrodę 4, co zmienia wartość zadaną. Ze względu na małą obciążalność styku, elektroda 4 - rtęć, termometr kontaktowy współpracuje zwykle z przekaźnikiem pośredniczącym. Zetknięcie słupka rtęci z elektrodą nastawną 4 powoduje zamknięcie obwodu zasilania przekaźnika. Wówczas jego styk rozwiemy wyłączy uzwojenie grzejne, np. pieca elektrycznego. W innych konstrukcjach styki mogą być uruchamiane bimetalem, dylatometrem itp.

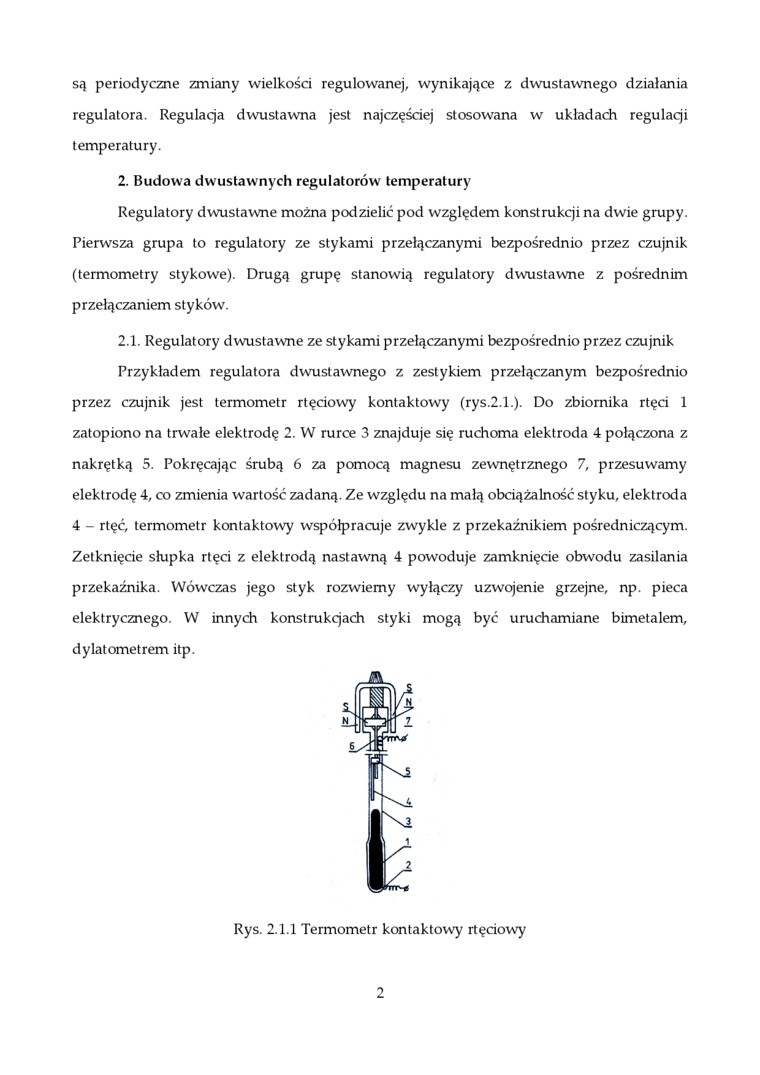

Rys. 2.1.1 Termometr kontaktowy rtęciowy
