Celem ćwiczenia jest wykreślenie charakterystyk czujników ciśnienia bezwzględnego stosowanych w systemach sterowania silników, za pomocą różnych metod pomiarowych.

2. Przebieg ćwiczenia:

a) Badanie czujnika ciśnienia bezwzględnego częstotliwościowego za pomocą oscyloskopu i częstotliwościom ierza:

-    podłączyć wszystkie łączniki zgodnie z przedstawionym wcześniej sposobem łączenia

-    podłączyć pompkę podciśnienia Mitywac do MAP-Sensora

-    połączyć przewody pomiarowe miernika częstotliwości do 'twy" i do masy "31”

-    wytworzyć w pompce Mitywac podciśnienie, a następnie nadciśnienie p.

-    odczytać z ekranu miernika częstotliwości fwy, dla nastawionych wartości ciśnienia,

-wykonać 10 pomiarów zaczynając od ciśnienia 0 kPa do 180 kPa, co 20 kPa,

-    sporządzić wykres p=f(fwy).

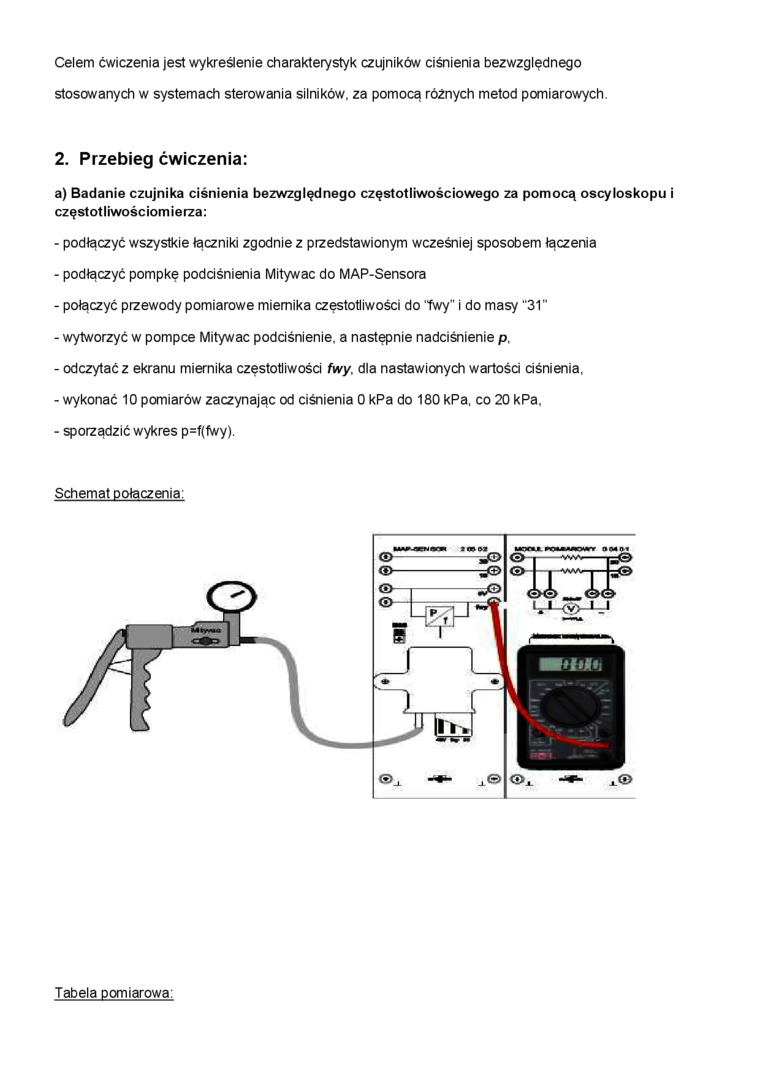

Schemat połączenia:

Tabela pomiarowa:
