W elementach konstrukcyjnych istnieją obszaiy wyróżniające się intensywnym lub nawet gwałtownym wzrostem występujących w nich naprężeń. Tego rodzaju zjawisko nazywamy koncentracją naprężeń lub spiętrzeniem naprężeń. Koncentracje naprężeń występują w szczególności w otoczeniu punktów przyłożenia sił skupionych lub też w miejscach, w których występuje znaczna, a w szczególności nagła zmiana przekroju elementu.

Zgodnie z zasada DE SAINT VENANTA i zgodnie z doświadczeniami przy rozciąganym osiowo paśmie zawierającym otwór kolisty przyjmujemy, że w dostatecznie oddalonych od otworu przekrojach pasma rozkład naprężeń normalnych jest równomierny i określony wartością naprężenia głównego:

gdzie: A- pole nieosłabionego przekroju pasma.

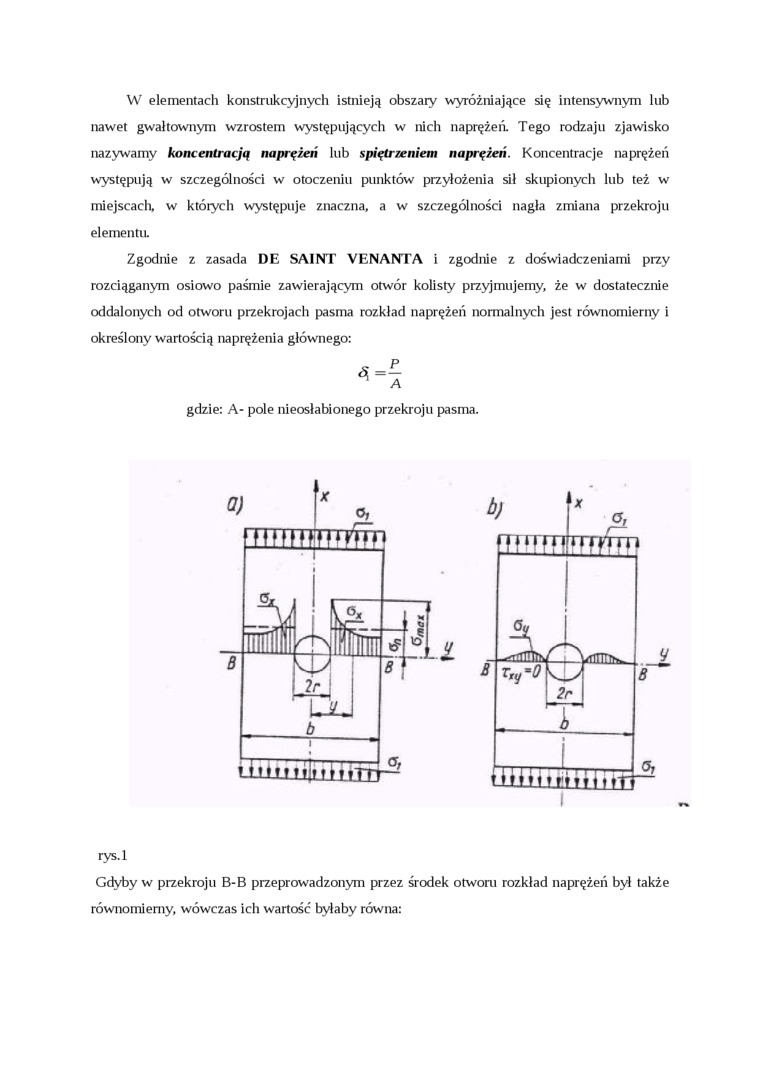

rys.l

Gdyby w przekroju B-B przeprowadzonym przez środek otworu rozkład naprężeń był także równomierny, wówczas ich wartość byłaby równa:
