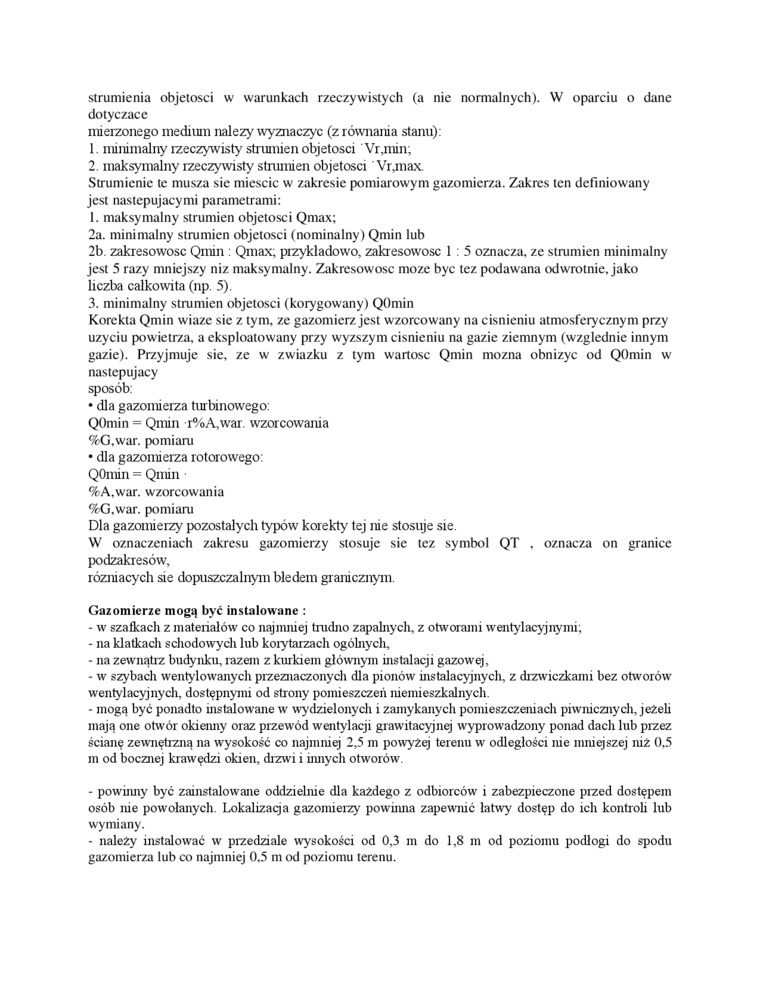

strumienia objętości w warunkach rzeczywistych (a nie normalnych). W oparciu o dane dotyczące

mierzonego medium należy wyznaczyć (zrównania stanu):

1.    minimalny rzeczywisty strumień objętości Vr,min,

2.    maksymalny rzeczywisty strumień objętości ' Vranax.

Strumienie te musza sie mieście w zakresie pomiarowym gazomierza. Zakres ten definiowany jest następującymi parametrami:

1. maksymalny strumień objętości Qmax;

2a. minimalny strumień objętości (nominalny) Qmin lub

2b. zakresowosc Qmin : Qmax; przykładowo, zakresowosc 1 : 5 oznacza, ze strumień minimalny jest 5 razy mniejszy niz maksymalny. Zakresowosc może byc tez podawana odwrotnie, jako liczba całkowita (np. 5).

3.    minimalny strumień objętości (korygowany) Q0min

Korekta Qmin wiaze sic z tym. ze gazomierz jest wzorcowany na ciśnieniu atmosferycznym przy użyciu powietrza, a eksploatowany przy wyzszym ciśnieniu na gazie ziemnym (względnie innym gazie). Przyjmuje sie, ze w związku z tym wartość Qmin można obniżyć od QOmin w następujący sposób:

•    dla gazomierza turbinowego:

Q()min = Qmin r%A,war. wzorcowania %G.war. pomiaru

•    dla gazomierza rotorowego:

Q0min = Qmin

%A,war. wzorcowania %G.war. pomiaru

Dla gazomierzy pozostałych typów korekty tej nie stosuje sie.

W oznaczeniach zakresu gazomierzy stosuje sic tez symbol QT . oznacza on granice podzakresów,

różniących sie dopuszczalnym błedem granicznym.

Gazomierze mogą być instalowane :

-    w szatkach z materiałów co najmniej trudno zapalnych, z otworami wentylacyjnymi;

-    na klatkach schodowych lub korytarzach ogólnych,

-    na zewnątrz budynku, razem z kurkiem głównym instalacji gazowej,

-    w szybach wentylowanych przeznaczonych dla pionów instalacyjnych, z drzwiczkami bez otworów wentylacyjnych, dostępnymi od strony pomieszczeń niemieszkalnych.

-    mogą być ponadto instalowane w wydzielonych i zamykanych pomieszczeniach piwnicznych, jeżeli mają one otwór okienny oraz pizewód wentylacji grawitacyjną wyprowadzony ponad dach lub przez ścianę zewnętrzną na wysokość co najmniej 2,5 m powyżej terenu w^r odległości me mniejszej niż 0.5 m od bocznej krawędzi okien, drzwi i innych otworów.

-    powinny być zainstalowane oddzielnie dla każdego z odbiorców i zabezpieczone przed dostępem osób nie powołanych. Lokalizacja gazomierzy powirma zapew nić łatwy dostęp do ich kontroli lub wymiany.

-    należy instalować w przedziale wysokości od 0,3 m do 1,8 m od poziomu podłogi do spodu gazomierza lub co najmniej 0,5 m od poziomu terenu.
