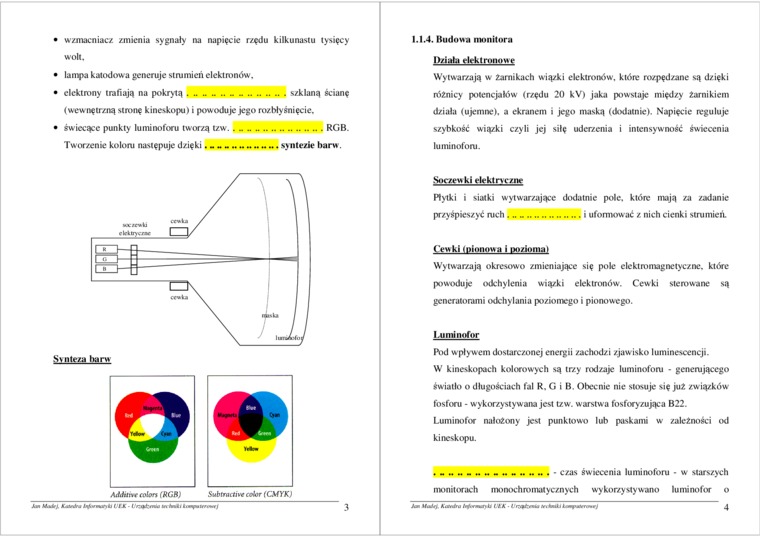

•    wzmacniacz /mienia sygnał)' na napięcie rzędu kilkunastu tysięcy wolt.

•    lampa katodowa generuje strumień elektronów.

•    elektrony trafiają na pokrytą .................s/klaną ścianę

I wew nętr/ną stronę kineskopu) i powoduje jego ro/bły mięcie.

•    świecące punkt) luminoforu twarzą tzw....................RGB.

Tworzenie koloru następuje d/ięki------------- syntezie barw.



©

AMtin* mion IKGIti    Subtnuhvt (der fCMYK)

Działa rlrkl runowe

Wytwarzają w tanu Lich wiązki elektronów. które rozpędzane są d/ięki rótnicy potencjałów (rzędu 20 kV) jaka powstaje między żarnikiem d/iała (uyemnet. a ekranem i jego maski) (dodatnie). Napięcie reguluje szybkość wiąAi czyli jej silę uderzenia i intensywność świecenia luminoforu.

Soczewki elektrse/nc

Płytki i siatki wytwarzające dodatnie pole. które mają za zadanie przyśpieszyć ruch ... ................i uformow ać z nich cienki strumień.

Cewki (pionowa i poziomaI

Wytwarzają okresowo zmieniające się pole ckktromagnctyc/nc. które powoduje odchylenia wiązki elektronów. Cewki sterowane są generatorami odchylania poziomego i pionowego.

Luminofor

Pini w pływem dostarczonej energii zachodzi zjaw isko luminescencji.

W kineskopach kolorowych są trzy rodzaje luminoforu • generującego światki o długościach fal R. G i B. Obecnie nie stosuje się już związków fosforu - w ykorzysty w ana jest tzw. w arstw a fosfory zująca B22.

Luminofor nałożony jest punktowo lub paskami w zależności od kineskopu.

..........................• czas świecenia luminoforu • w starszych

monitorach monochromatycznych wykorzystywano luminofor o
