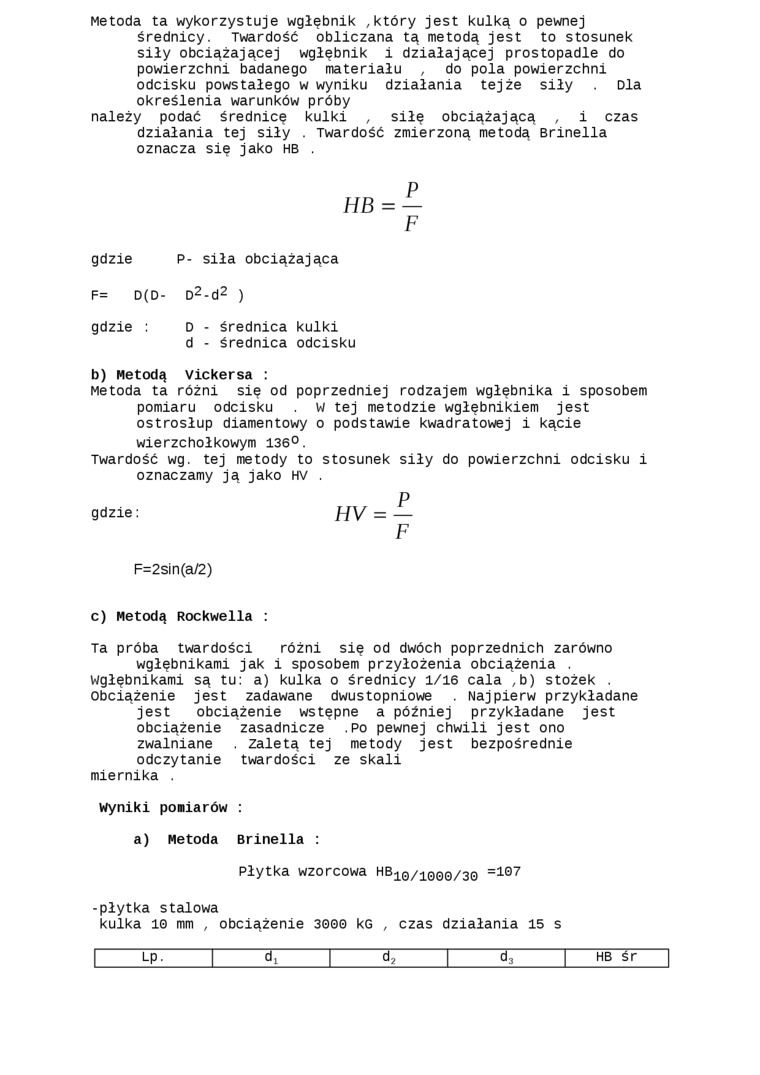

Metoda ta wykorzystuje wgłębnik .który jest kulką o pewnej

średnicy. Twardość obliczana tą metodą jest to stosunek siły obciążającej wgłębnik i działającej prostopadle do powierzchni badanego materiału , do pola powierzchni odcisku powstałego w wyniku działania tejże siły Dla określenia warunków próby

należy podać średnicę kulki , siłę obciążającą , i czas działania tej siły . Twardość zmierzoną metodą Brinella oznacza się jako HB .

gdzie P- siła obciążająca

F= D(D- D²-d² )

gdzie :    D - średnica kulki

d - średnica odcisku

b) Metodą vickersa :

Metoda ta różni się od poprzedniej rodzajem wgłębnika i sposobem pomiaru odcisku w tej metodzie wgłębnikiem jest ostrosłup diamentowy o podstawie kwadratowej i kącie wierzchołkowym 136°.

Twardość wg. tej metody to stosunek siły do powierzchni odcisku i oznaczamy ją jako hv .

gdzie:

F=2sin(a/2)

c) Metodą Rockwella :

Ta próba twardości różni się od dwóch poprzednich zarówno wgłębnikami jak i sposobem przyłożenia obciążenia . wgłębnikami są tu: a) kulka o średnicy 1/16 cala ,b) stożek . Obciążenie jest zadawane dwustopniowe . Najpierw przykładane jest obciążenie wstępne a później przykładane jest obciążenie zasadnicze .Po pewnej chwili jest ono zwalniane . zaletą tej metody jest bezpośrednie odczytanie twardości ze skali miernika .

wyniki poniarów :

a) Metoda Brinella :

Płytka wzorcowa hb₁0/₁₀₀0/30 =107

-płytka stalowa

kulka 10 mm , obciążenie 3000 kG , czas działania 15 s I Lp. |    ó_l    |    d₂ |    d₃ | HB śr |
