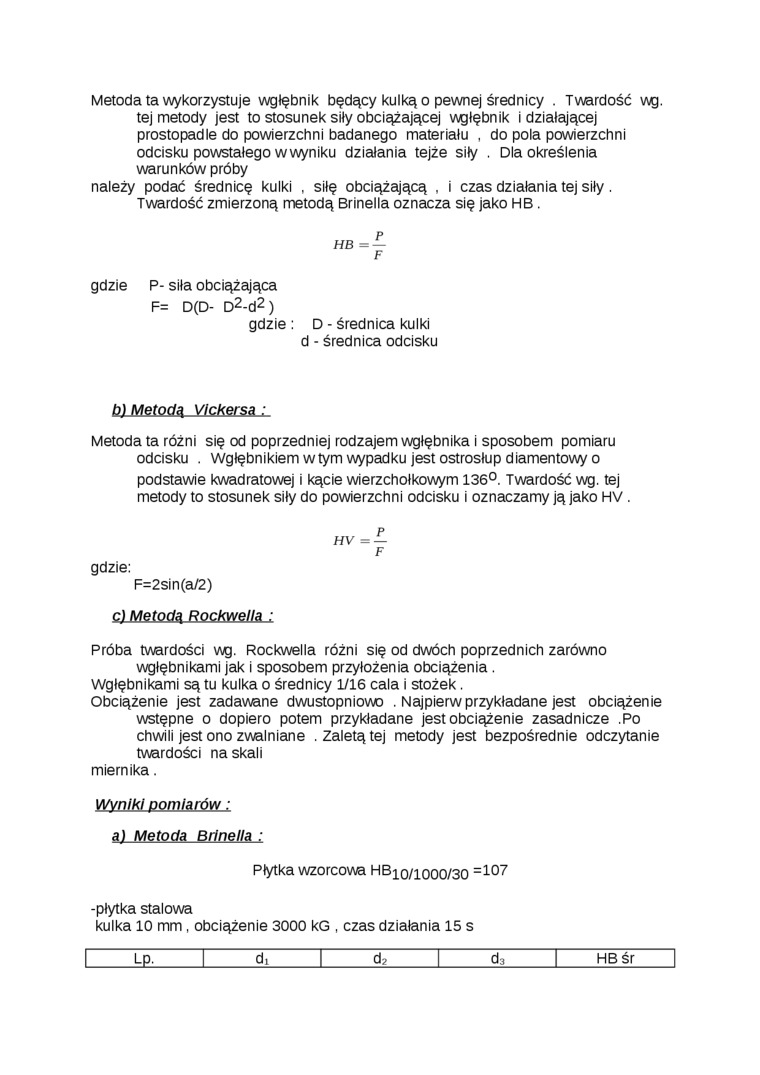

Metoda ta wykorzystuje wgłębnik będący kulką o pewnej średnicy . Twardość wg. tej metody jest to stosunek sity obciążającej wgłębnik i działającej prostopadle do powierzchni badanego materiału , do pola powierzchni odcisku powstałego wwyniku działania tejże siły . Dla określenia warunków próby

należy podać średnicę kulki , siłę obciążającą , i czas działania tej siły. Twardość zmierzoną metodą Brinella oznacza się jako HB.

gdzie P- siła obciążająca F= D(D- D²-d²)

gdzie : D - średnica kulki d - średnica odcisku

b) Metodą Ylckersa:

Metoda ta różni się od poprzedniej rodzajem wgłębnika i sposobem pomiaru odcisku . Wgłębnikiem wtym wypadku jest ostrosłup diamentowy o podstawie kwadratowej i kącie wierzchołkowym 136°. Twardość wg. tej metody to stosunek siły do powierzchni odcisku i oznaczamy ją jako HV.

gdzie:

F=2sin(a/2)

cj Metodą Roękwslla ;

Próba twardości wg. Rockwella różni się od dwóch poprzednich zarówno wgtębnikami jak i sposobem przyłożenia obciążenia .

Wgłębnikami są tu kulka o średnicy 1/16 cala i stożek.

Obciążenie jest zadawane dwustopniowo . Najpierw przykładane jest obciążenie wstępne o dopiero potem przykładane jest obciążenie zasadnicze .Po chwili jest ono zwalniane .Zaletą tej metody jest bezpośrednie odczytanie twardości na skali miernika.

wyniki pomiarów: a) Metoda Brinella :

Płytka wzorcowa HBio/iooo/30 =107

-płytka stalowa

kulka 10 mm, obciążenie 3000 kG , czas działania 15 s

I Lp.

I d, I

d₃ I HB śr
