2210

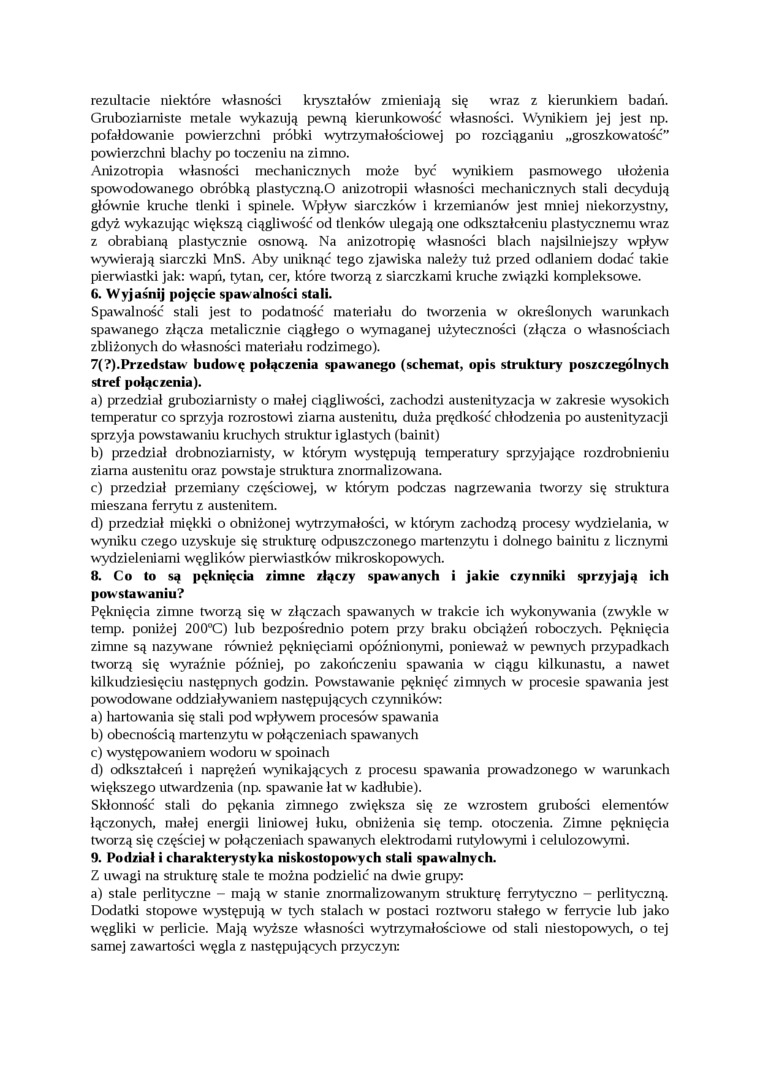

rezultacie niektóre własności kryształów zmieniają się wraz z kienuikiem badań. Gruboziarniste metale wykazują pewną kierunkowość własności. Wynikiem jej jest np. pofałdowanie powierzclini próbki wytrzymałościowej po rozciąganiu „groszkowatość” powierzchni blachy po toczeniu na zimno.

Anizotropia własności mechanicznych może być wynikiem pasmowego ułożenia spowodowanego obróbką plastyczną.O anizotropii własności mechanicznych stali decydują głównie kruche tlenki i spinele. Wpływ siarczków i krzemianów jest mniej niekorzystny, gdyż wykazując większą ciągliwość od tlenków ulegają one odkształceniu plastycznemu wraz z obrabianą plastycznie osnową. Na anizotropię własności blach najsilniejszy wpływ wywierają siarczki MnS. Aby uniknąć tego zjawiska należy tuż przed odlaniem dodać takie pierwiastki jak: wapń, tytan, cer, które tworzą z siarczkami kruche związki kompleksowe.

6. Wyjaśnij pojęcie spawalności stali.

Spawałność stali jest to podatność materiału do tworzenia w określonych warunkach spawanego złącza metalicznie ciągłego o wymaganej użyteczności (złącza o własnościach zbliżonych do własności materiału rodzimego).

7(?).Przedstaw budowę połączenia spawanego (schemat, opis struktury poszczególnych stref połączenia).

a)    przedział gruboziarnisty o małej ciągliwości, zachodzi austenityzacja w zakresie wysokich temperatur co sprzyja rozrostowi ziania austenitu, duża prędkość chłodzenia po austenityzacji sprzyja powstawaniu kruchych struktur iglastych (baiiiit)

b)    przedział drobnoziarnisty, w którym występują temperatury sprzyjające rozdrobnieniu ziania austenitu oraz powstaje struktura znormalizowana.

c)    przedział przemiany częściowej, w którym podczas nagrzewania tworzy się stniktura mieszana feriytu z austenitem.

d)    przedział miękki o obniżonej wytrzymałości, w któiym zachodzą procesy wydzielania, w wyniku czego uzyskuje się strukturę odpuszczonego martenzytu i dolnego bainitu z licznymi wydzieleniami węglików pierwiastków mikroskopowych.

8.    Co to są pęknięcia zimne złączy spawanych i jakie czynniki sprzyjają ich powstawaniu?

Pęknięcia zimne tworzą się w złączach spawanych w trakcie icli wykonywania (zwykle w temp. poniżej 200°C) lub bezpośrednio potem przy braku obciążeń roboczych. Pęknięcia zimne są nazywane również pęknięciami opóźnionymi, ponieważ w pewnych przypadkach tworzą się wyraźnie później, po zakończeniu spawania w ciągu kilkunastu, a nawet kilkudziesięciu następnych godzin. Powstawanie pęknięć zimnych w procesie spawania jest powodowane oddziaływaniem następujących czynników:

a)    hartowania się stali pod wpływem procesów spawania

b)    obecnością martenzytu w połączeniach spawanych

c)    występowaniem wodoru w spoinach

d)    odkształceń i naprężeń wynikających z procesu spawania prowadzonego w warunkach większego utwardzenia (np. spawanie łat w kadłubie).

Skłonność stali do pękania zimnego zwiększa się ze wzrostem grubości elementów łączonych, małej energii liniowej luku, obniżenia się temp. otoczenia. Zimne pęknięcia tworzą się częściej w połączeniach spawanych elektrodami rutylowymi i celulozowymi.

9.    Podział i charakterystyka niskostopowych stali spawalnych.

Z uwagi na strukturę stale te można podzielić na dwie grupy:

a) stale perlityczne - mają w stanie znormalizowanym strukturę ferrytyczno - perlityczną. Dodatki stopowe występują w tych stalach w postaci roztworu stałego w ferrycie lub jako węgliki w perlicie. Mają wyższe własności wytrzymałościowe od stali niestopowych, o tej samej zawartości węgla z następujących przyczyn:
