Teoria ObworJów - Lekcja 2

2.1. Parametry sygnału sinusoidalnego

Sygnały sinusoidalne zwane również harmonicznymi są opisane w dziedzinie czasu nastającym wzorem (w opisie przyjęto oznaczenie sygnału napięciowego)

1/(0 - U_m sm( at + y)    (2.1)

Wielkości występujące w opisie mają następujące nazwy i oznaczenia: u(t) - wartość chwilowa napięcia

U_m- wartość maksymalna (szczytowa) napięcia zwana również amplitudą

- faza początkowa napięcia odpowiadająca chwili £=0 at+y - kąt fazowy napięcia w chwili t t=l/T- częstotliwość mierzona w hercach (Hz)

T- okres przebiegu sinusoidalnego

cii-2$ - pulsacja mierzona wradianach na sekundę.

Wartości chwilowe sygnałów oznaczać będziemy małą literą a wartości maksymalne, skuteczne i wielkości operatorowe dużą.

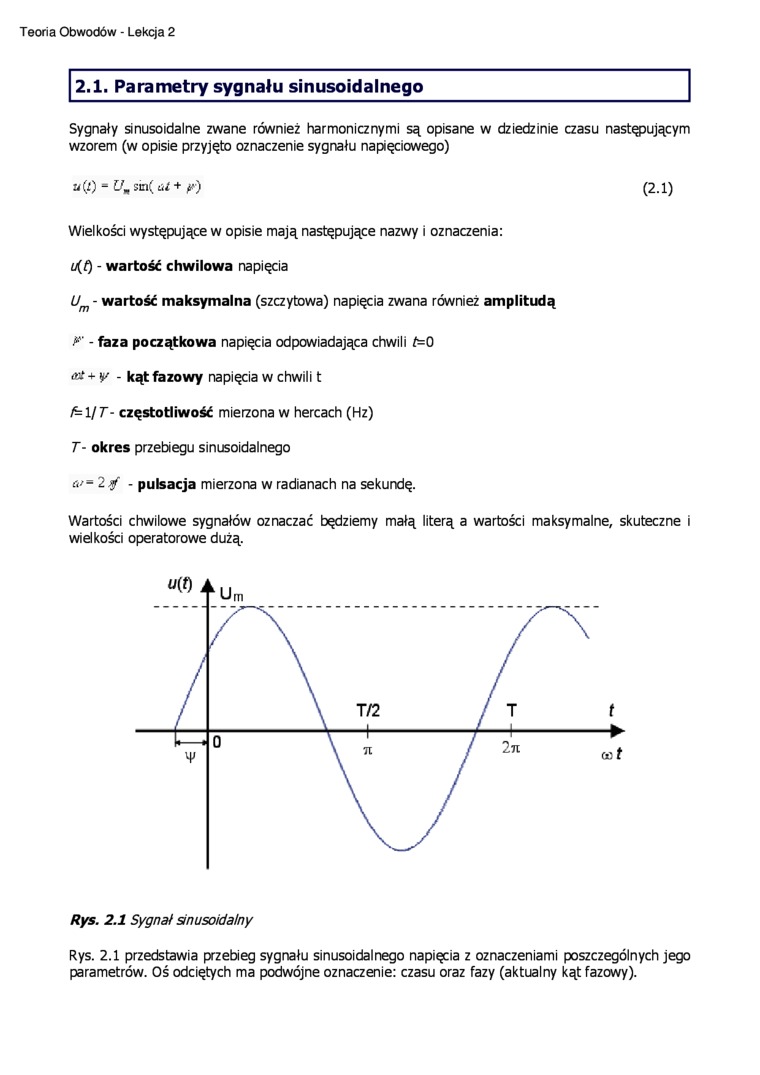

Rys. 2.1 Sygnał anusoidalny

Rys. 2.1 przedstawia przebieg sygnału sinusoidalnego napięcia z oznaczeniami poszczególnych jego parametrów. Oś odciętych ma podwójne oznaczenie: czasu oraz fazy (aktualny kąt fazowy).
