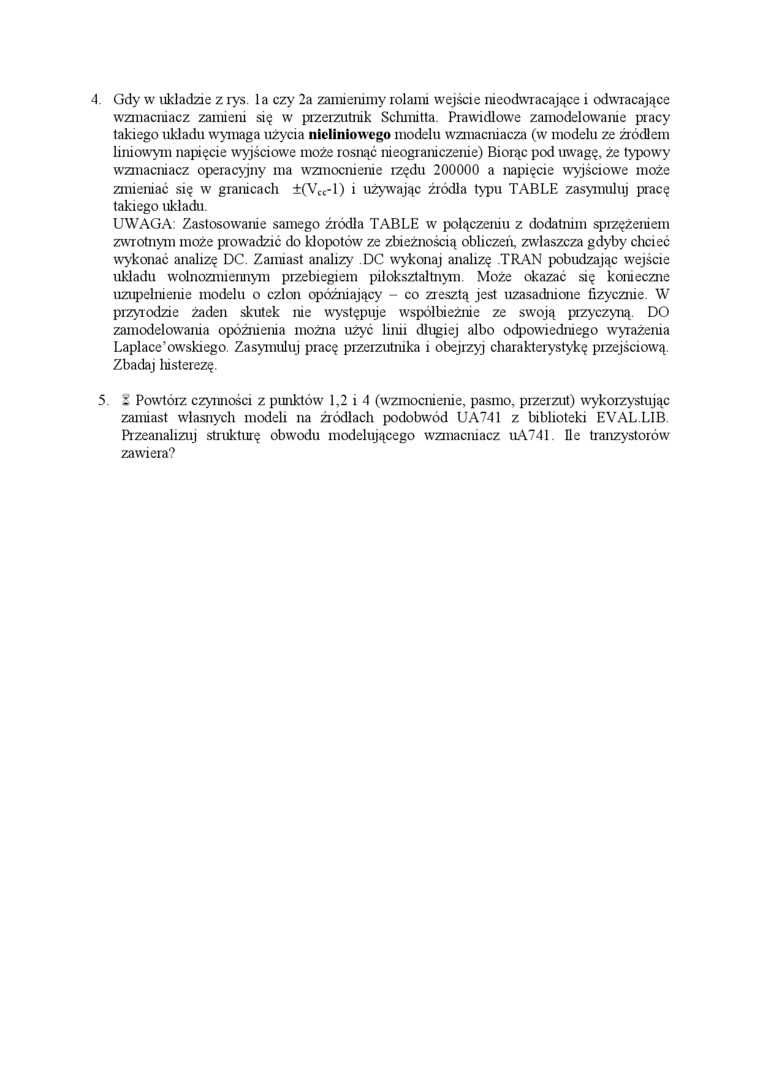

4. Gdy w układzie z rys. la czy 2a zamienimy rolami wejście nieodwracające i odwracające wzmacniacz zamieni się w przerzntnik Schmitta. Prawidłowe zamodelowanie pracy takiego układu wymaga użycia nieliniow ego modelu wzmacniacza (w modelu ze źródłem liniowym napięcie wyjściowe może rosnąć nieograniczenie) Biorąc pod uwagę, że typowy wzmacniacz operacyjny ma wzmocnienie rzędu 200000 a napięcie wyjściowe może zmieniać się w granicach ±(VCC-1) i używając źródła typu TABLE zasymułuj pracę takiego układu.

UWAGA: Zastosowanie samego źródła TABLE w połączeniu z dodatnim sprzężeniem zwrotnym może prowadzić do kłopotów ze zbieżnością obliczeń, zwłaszcza gdyby chcieć wykonać analizę DC. Zamiast analizy DC wykonaj analizę TRAN pobudzając wejście układu wolnozmiennym przebiegiem piloksztaltnym. Może okazać się konieczne uzupełnienie modelu o człon opóźniający - co zresztą jest uzasadnione fizycznie. W przyrodzie żaden skutek nie występuje współbieżnie ze swoją przyczyną. DO zarnodelowania opóźnienia można użyć linii długiej albo odpowiedniego wyrażenia Laplace'owskiego. Zasymułuj pracę przerzutnika i obejrzyj charakterystykę przejściową. Zbadaj histerezę.

5. i Powtórz czynności z punktów 1,2 i 4 (wzmocnienie, pasmo, przerzut) wykorzystując zamiast własnych modeli na źródłach podobwód UA741 z biblioteki EVAL.LIB. Przeanalizuj strukturę obwodu modelującego wzmacniacz uA741. Ile tranzystorów zawiera?
