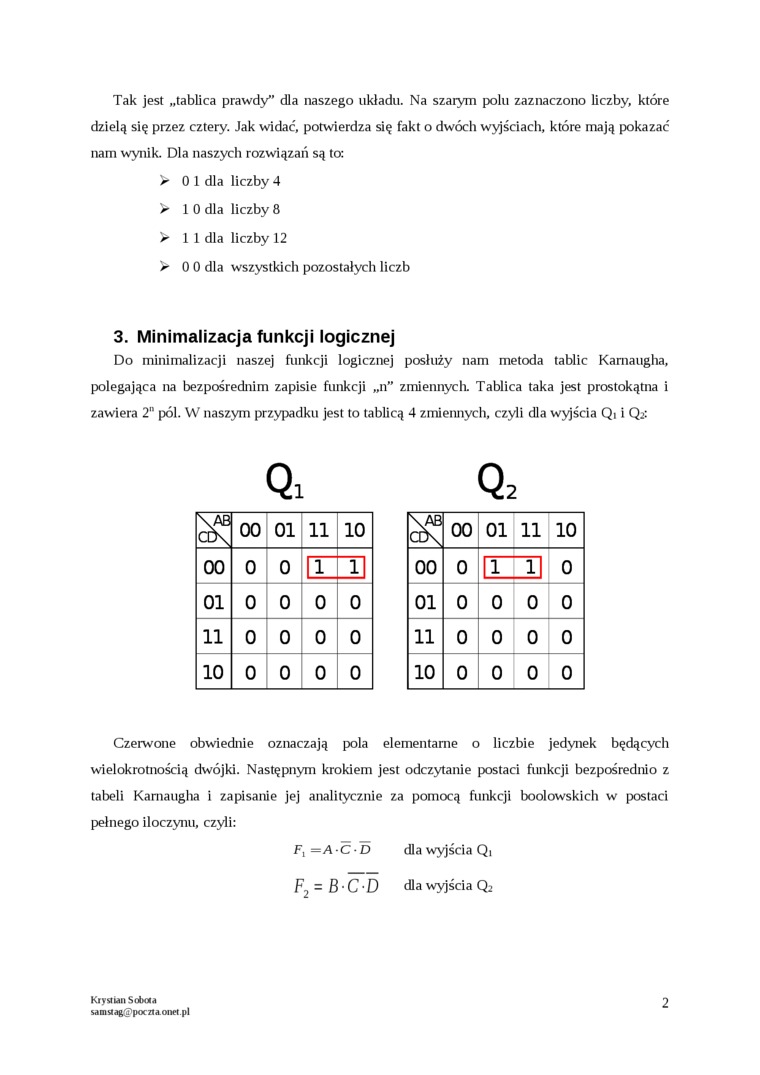

Tak jest „tablica prawdy” dla naszego układu. Na szarym polu zaznaczono liczby, które dzielą się przez cztery. Jak widać, potwierdza się fakt o dwóch wyjściach, które mają pokazać nam wynik. Dla naszych rozwiązań są to:

>    0 1 dla liczby 4

>    1 0 dla liczby 8

>    1 1 dla liczby 12

>    0 0 dla wszystkich pozostałych liczb

3. Minimalizacja funkcji logicznej

Do minimalizacji naszej funkcji logicznej posłuży nam metoda tablic Kamaugha, polegająca na bezpośrednim zapisie funkcji „n” zmiennych. Tablica taka jest prostokątna i zawiera 2" pól. W naszym przypadku jest to tablicą 4 zmiennych, czyli dla wyjścia Qi i Q*

Q2

00

01

11

10

00

0

0

11

1

01

0

0

0

0

11

0

0

0

0

10

0

0

0

0


00

01

11

10

00

0

ll

Jj

0

01

0

0

0

0

11

0

0

0

0

10

0

0

0

0


Czerwone obwiednie oznaczają pola elementarne o liczbie jedynek będących wielokrotnością dwójki. Następnym krokiem jest odczytanie postaci funkcji bezpośrednio z tabeli Karnaugha i zapisanie jej analitycznie za pomocą funkcji boolowskich w postaci pełnego iloczynu, czyli:

Fl=A C D dla wyjścia Qi F2 = B C D dla wyjścia Q2

Kiyflian Sobola samsiag^ppocztaonet.pl

2
