Dydaktyczny model 4-bitowego przetwornika A/C z bezpośrednim porównaniem równoległym

Uwaga! Układ jest zasilany napięciem +5\ . Należy bezwzględnie sprawdzić poziom jBjjtedą zasilania PRZED noillaczcnicm modułu.

R2

regulacja

U2    U3 U4 JP1

pomiar napięcia referencyjnego

regulacja

napięcia

referencyjnego

napięcia

wejściowego

wyjścia

cyfrowe

wejście

analogowe

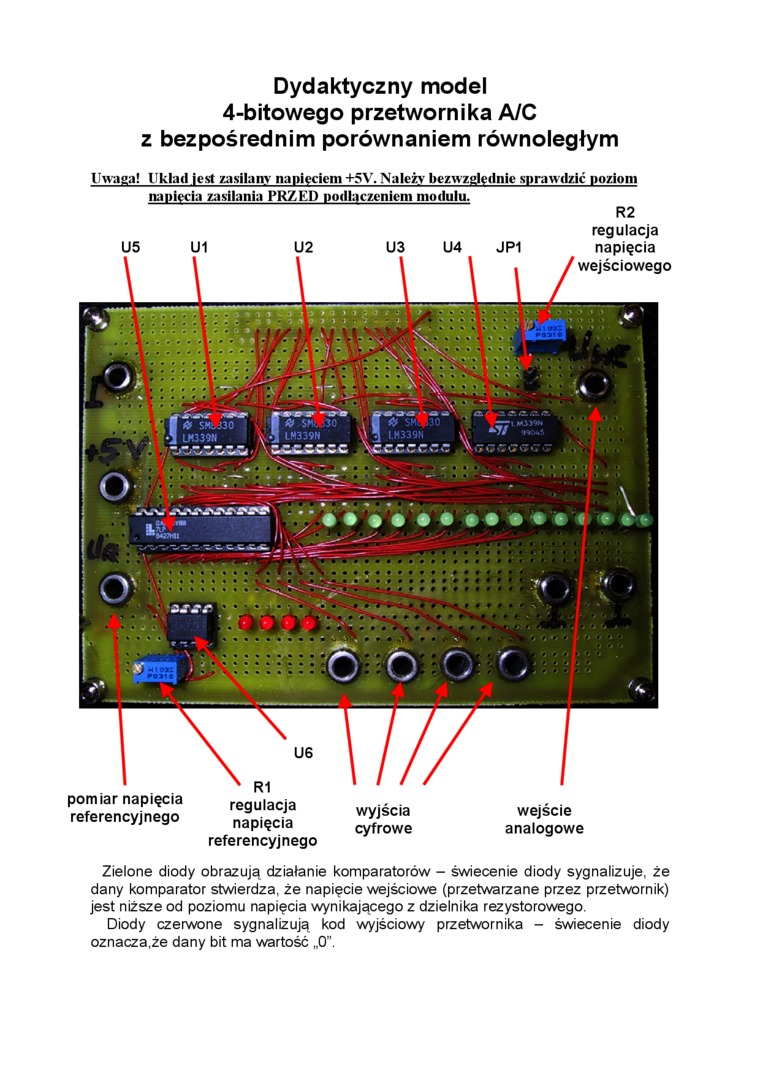

Zielone diody obrazują działanie komparatorów - świecenie diody sygnalizuje, że dany komparator stwierdza, że napięcie wejściowe (przetwarzane przez przetwornik) jest niższe od poziomu napięcia wynikającego z dzielnika rezystorowego.

Diody czerwone sygnalizują kod wyjściowy przetwornika - świecenie diody oznacza,że dany bit ma wartość „0".
