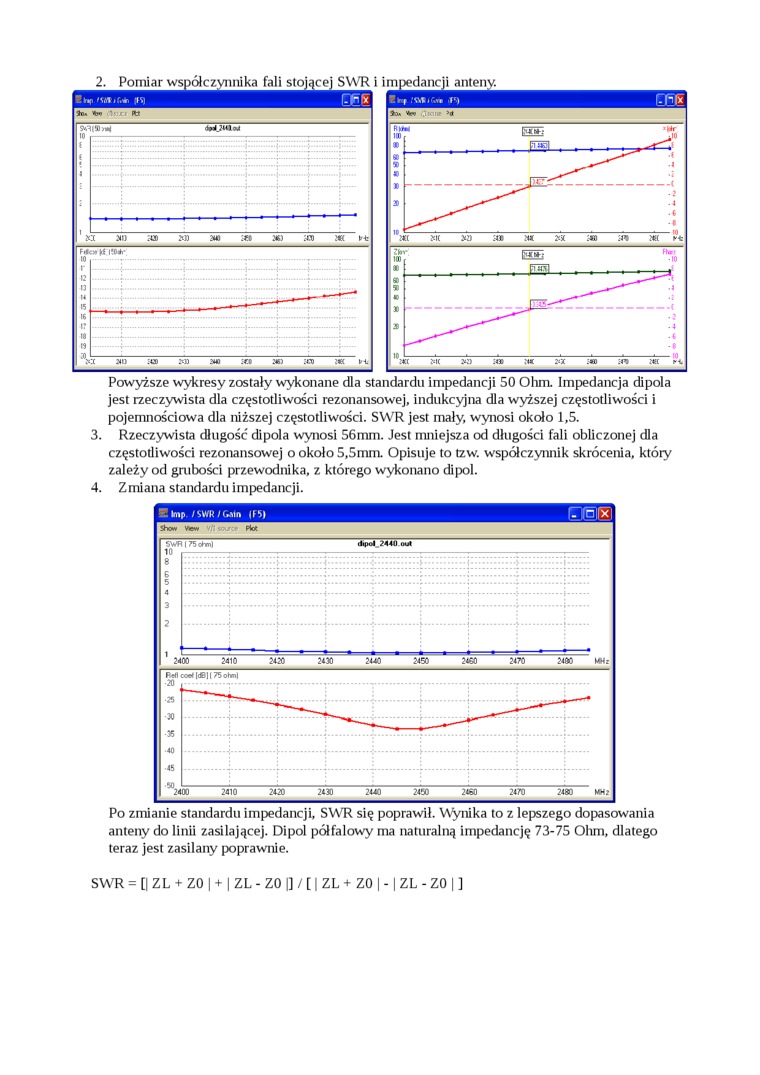

2. Pomiar współczynnika fali stojącej SYVR i impedancji anteny.

Powyższe wykresy zostały wykonane dla standardu impedancji 50 Ohm. Impedancja dipola jest rzeczywista dla częstotliwości rezonansowej, indukcyjna dla wyższej częstotliwości i pojemnościowa dla niższej częstodiwości. SWR jest mały, wynosi około 1,5.

3.    Rzeczywista długość dipola wynosi 56mm. Jest mniejsza od długości fali obliczonej dla częstotliwości rezonansowej o około 5,5mm. Opisuje to tzw. współczynnik skrócenia, który zależy od grubości przewodnika, z którego wykonano dipol.

4.    Zmiana standardu impedancji.

Po zmianie standardu impedancji, SWR się poprawił. Wynika to z lepszego dopasowania anteny do linii zasilającej. Dipol półfalowy ma naturalną impedancję 73-75 Ohm, dlatego teraz jest zasilany poprawnie.

SW'R = [| ZL + Z0 | + | ZL - Z0 |] / [ | ZL + Z0 | -1 ZL - Z0 | ]
