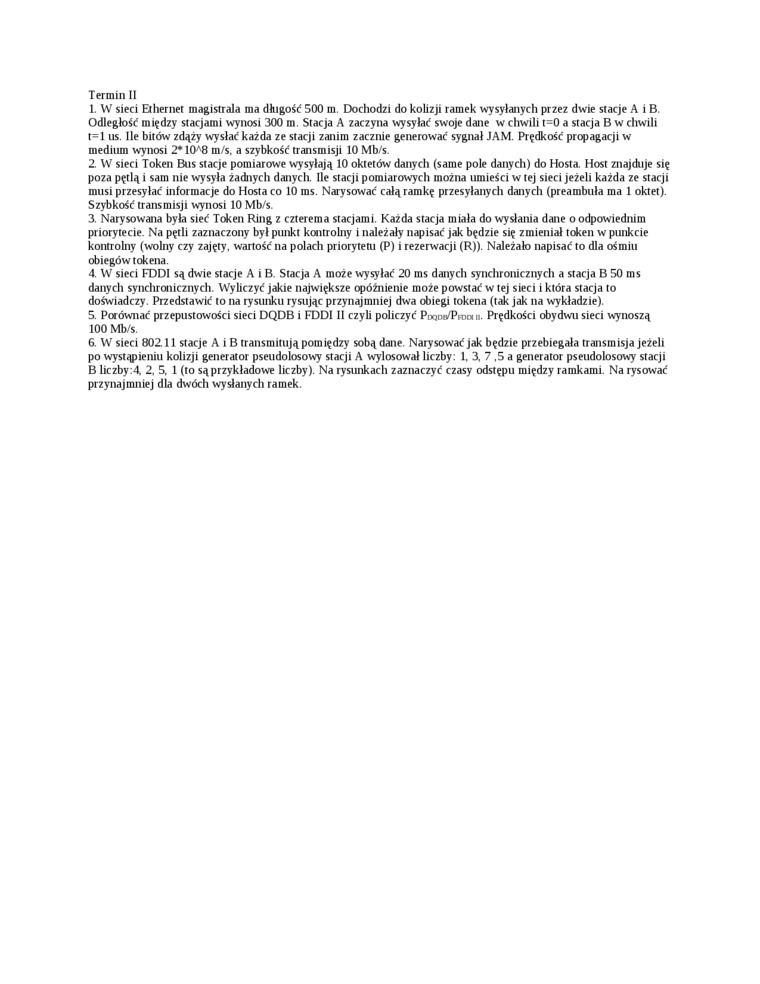

Termin II

1. W sieci Ethernet magistrala ma długość 500 m. Dochodzi do kolizji ramek wysyłanych przez dwie stacje A i B. Odległość między stacjami wynosi 300 m. Stacja A zaczyna wysyłać swoje dane w chwili t=0 a stacja B w chwili t=l us. Ile bitów zdąży wysłać każda ze stacji zanim zacznie generować sygnał JAM. Prędkość propagacji w medium wynosi 2* 10*8 m/s, a szybkość transmisji 10 Mb/s.

2 W sieci Token Bus stacje pomiarowe wysyłają 10 oktetów danych (same pole danych) do Hosta. Host znajduje się poza pętlą i sam nie wysyła żadnych danych. Ile stacji pomiarowych można umieści w tej sieci jeżeli każda ze stacji musi przesyłać informacje do Hosta co 10 ms. Narysować całą ramkę przesyłanych danych (preambuła ma 1 oktet). Szybkość transmisji wynosi 10 Mb/s.

3.    Narysowana była sieć Token Ring z czterema stacjami. Każda stacja miała do wysłania dane o odpowiednim priorytecie. Na pętli zaznaczony był punkt kontrolny i należały napisać jak będzie się zmieniał token w punkcie kontrolny (wolny czy zajęty, wartość na polach priorytetu (P) i rezerwacji (R)). Należało napisać to dla ośmiu obiegów tokena.

4.    W sieci FDDI są dwie stacje A i B. Stacja A może wysyłać 20 ms danych synchronicznych a stacja B 50 ms danych synchronicznych. Wyliczyć jakie największe opóźnienie może powstać w tej sieci i która stacja to doświadczy. Przedstawić to na rysunku rysując przynajmniej dwa obiegi tokena (tak jak na wykładzie).

5.    Porównać przepustowości sieci DQDB i FDDI II czyli policzyć PwjDo/Pmoi u. Prędkości obydwu sieci wynoszą 100 Mb/s.

6.    W sieci 80211 stacje A i B transmitują pomiędzy sobą dane. Narysować jak będzie przebiegała transmisja jeżeli po wystąpieniu kolizji generator pseudolosowy stacji A wylosował liczby: 1, 3, 7,5 a generator pseudo losowy stacji B liczby:4. 2. 5, 1 (to są przykładowe liczby). Na rysunkach zaznaczyć czasy odstępu między ramkami. Na rysować przynajmniej dla dwóch wysłanych ramek.
