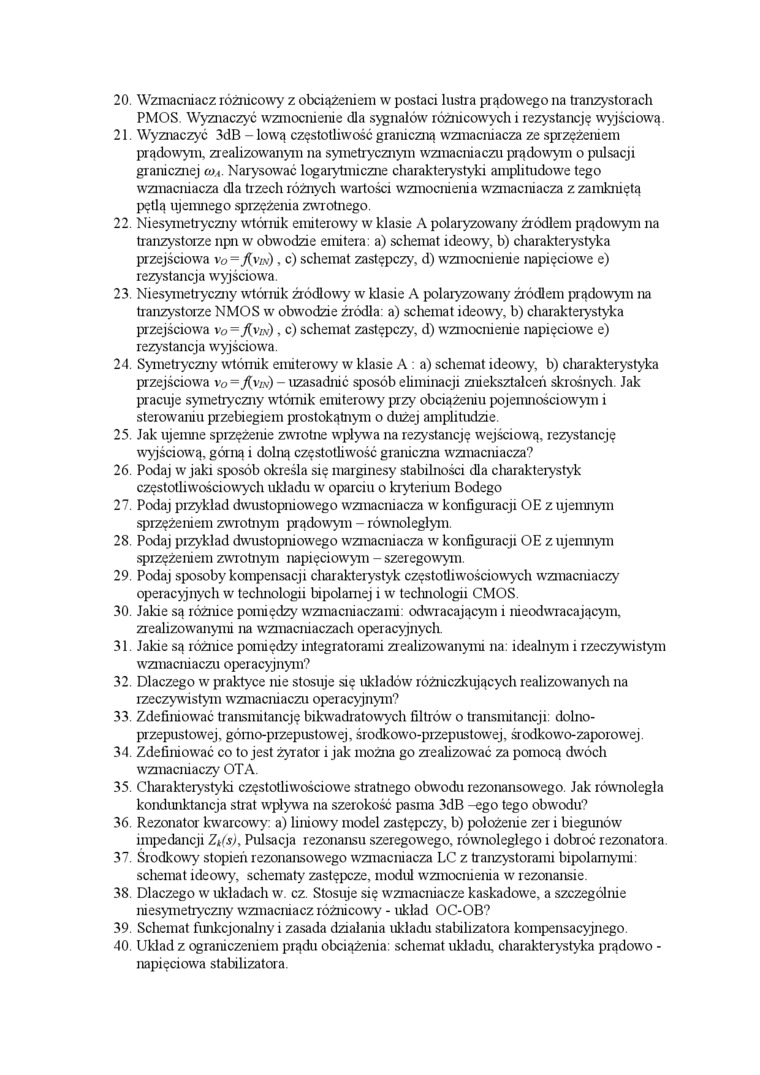

20.    Wzmacniacz różnicowy z obciążeniem w postaci lustra prądowego na tr anzystorach PMOS. Wyznaczyć wzmocnienie dla sygnałów różnicowych i rezystancję wyjściową.

21.    Wyznaczyć 3dB - Iową częstotliwość graniczną wzmacniacza ze sprzężeniem prądowym, zrealizowanym na symetrycznym wzmacniaczu prądowym o pulsacji granicznej co_A. Narysować logarytmiczne charakterystyki amplitudowe tego wzmacniacza dla tr zech różnych wartości wzmocnienia wzmacniacza z zamkniętą pętlą ujemnego sprzężenia zwrotnego.

22.    Niesymetryczny wtórnik emiterowy w klasie A polaryzowany źródłem prądowym na tranzystorze npn w obwodzie emitera: a) schemat ideowy, b) charakterystyka przejściowa vo =/v/_jV), c) schemat zastępczy, d) wzmocnienie napięciowe e) rezystancja wyjściowa.

23.    Niesymetryczny wtórnik źródłowy w klasie A polaryzowany źródłem prądowym na tranzystorze NMOS w obwodzie źródła: a) schemat ideowy, b) charakterystyka przejściowa vo=J(ym) , c) schemat zastępczy, d) wzmocnienie napięciowe e) rezystancja wyjściowa.

24.    Symetryczny wtórnik emiterowy w klasie A : a) schemat ideowy, b) cliar akterystyka przejściowa v₀=flyi\) - uzasadnić sposób eliminacji zniekształceń skrośnych. Jak pracuje symetryczny wtórnik emiterowy przy obciążeniu pojemnościowym i sterowaniu przebiegiem prostokątnym o dużej amplitudzie.

25.    Jak ujemne sprzężenie zwrotne wpływa na rezystancję wejściową, rezystancję wyjściową, górną i dolną częstotliwość graniczna wzmacniacza?

26.    Podaj w jaki sposób określa się marginesy stabilności dla cliarakterystyk częstotliwościowych układu w oparciu o kryterium Bodego

27.    Podaj przykład dwustopniowego wzmacniacza w konfiguracji OE z ujemnym sprzężeniem zwrotnym prądowym - równoległym.

28.    Podaj przykład dwustopniowego wzmacmacza w konfiguracji OE z ujemnym sprzężeniem zwrotnym napięciowym - szeregowym

29.    Podaj sposoby kompensacji cliarakterystyk częstotliwościowych wzmacniaczy operacyjnych w technologii bipolarnej i w teclinologii CMOS.

30.    Jakie są różnice pomiędzy wzmacniaczami: odwracającym i nieodwracającym, zrealizowanymi na wzmacniaczach operacyjnych.

31.    Jakie są różnice pomiędzy integratorami zrealizowanymi na: idealnym i rzeczywistym wzmacniaczu operacyjnym?

32.    Dlaczego w praktyce nie stosuje się układów' różniczkujących realizowanych na rzeczywistym wzmacniaczu operacyjnym?

33.    Zdefiniować transmitancję bikwadratowych filtrów o transmitancji: dolno-przepustowej, gómo-przepustowej, środkowo-przepustowej, środkowo-zaporowej.

34.    Zdefiniować co to jest żyrator i jak można go zrealizować za pomocą dwóch wzmacniaczy OTA.

35.    Charakterystyki częstotliw^rościowe stratnego obwodu rezonansowego. Jak równoległa kondiuiktancja strat wpływa na szerokość pasma 3dB -ego tego obw'odu°

36.    Rezonator kwarcowy: a) liniowy model zastępczy, b) położenie zer i biegunów impedancji Z_k(s), Pulsacja rezonansu szeregowego, równoległego i dobroć rezonatora.

37.    Środkowy stopień rezonansowego wzmacniacza LC z tranzystorami bipolarnymi: schemat ideowy, schematy zastępcze, moduł wzmocnienia w rezonansie.

38.    Dlaczego w układach w. cz. Stosuje się wzmacniacze kaskadowa, a szczególnie niesymetryczny wzmacniacz różnicowy - układ OC-OB?

39.    Schemat funkcjonalny i zasada działania układu stabilizatora kompensacyjnego.

40.    Układ z ograniczeniem prądu obciążenia: schemat układu, charakterystyka prądowo -napięciowa stabilizatora.
