Wykres sprężania

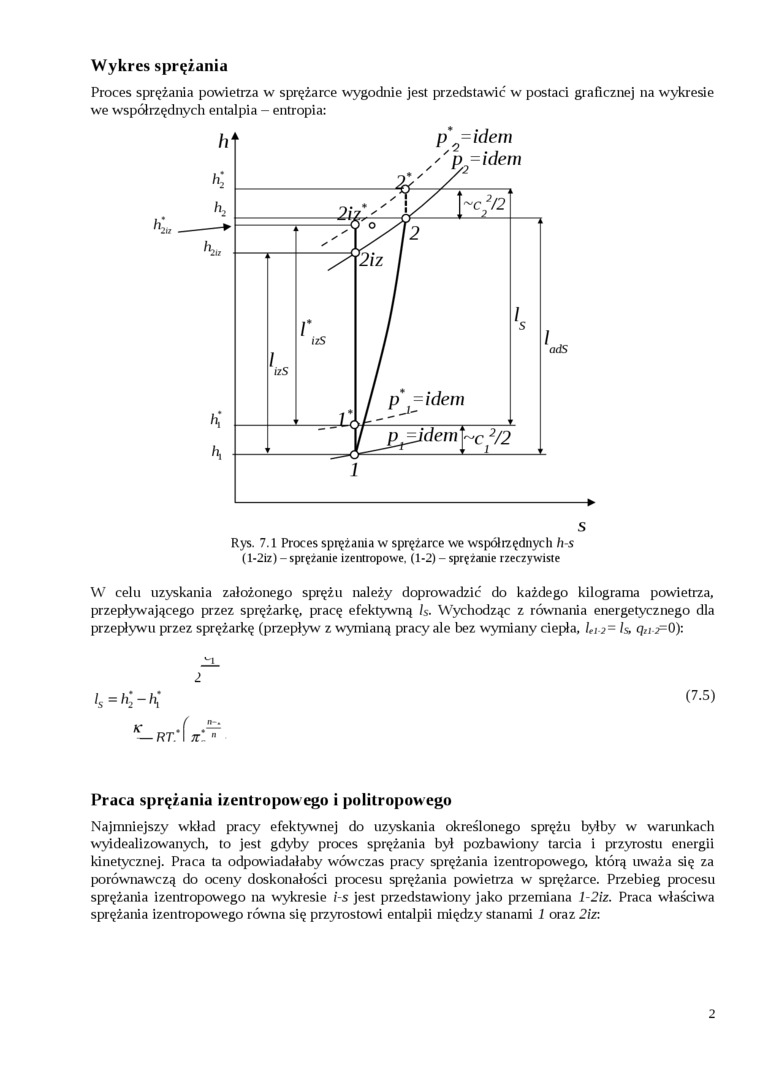

Proces sprężania powietrza w sprężarce wygodnie jest przedstawić w postaci graficznej na wykresie we współrzędnych entalpia - entropia:

Rys. 7.1 Proces sprężania w sprężarce we współrzędnych h-s (l-2iz) - sprężanie izentropowe, (1-2) — sprężanie rzeczywiste

W celu uzyskania założonego sprężu należy doprowadzić do każdego kilograma powietrza, przepływającego przez sprężarkę, pracę efektywną ls. Wychodząc z równania energetycznego dla przepływu przez sprężarkę (przepływ z wymianą pracy ale bez wymiany ciepła, Un- ls, (JimFO):

(7.5)

RT

(

I K "

Praca sprężania izentropowego i politropowego

Najmniejszy wkład pracy efektywnej do uzyskania określonego sprężu byłby w warunkach wyidealizowanych, to jest gdyby proces sprężania był pozbawiony tarcia i przyrostu energii kinetycznej. Praca ta odpowiadałaby wówczas pracy sprężania izentropowego, którą uważa się za porównawczą do oceny doskonałości procesu sprężania powietrza w sprężarce. Przebieg procesu sprężania izentropowego na wykresie i-s jest przedstawiony jako przemiana l-2iz. Praca właściwa sprężania izentropowego równa się przyrostowi entalpii między stanami i oraz 2ir.

2
