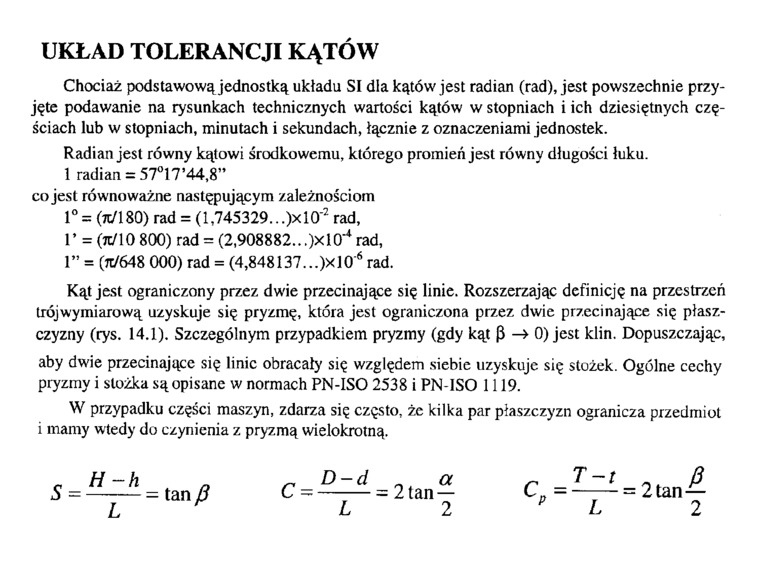

UKŁAD TOLERANCJI KĄTÓW

Chociaż podstawową jednostką układu SI dla kątów jest radian (rad), jest powszechnie przyjęte podawanie na rysunkach technicznych wartości kątów w stopniach i ich dziesiętnych częściach lub w stopniach, minutach i sekundach, łącznie z oznaczeniami jednostek.

Radian jest równy kątowi środkowemu, którego promień jest równy długości łuku.

1 radian = 57°17’44,8”

co jest równoważne następującym zależnościom 1° = (tc/1 80) rad = (1,745329.. .)xl0‘² rad,

T = (jc/10 800) rad = (2,908882...)xl0“* rad,

1” = (jc/648 000) rad = (4,848137..,)xl0⁶ rad.

Kąt jest ograniczony przez dwie przecinające się linie. Rozszerzając definicję na przestrzeń trójwymiarową uzyskuje się pryzmę, która jest ograniczona przez dwie przecinające się płaszczyzny (rys. 14.1). Szczególnym przypadkiem pryzmy (gdy kąt p -4 0) jest klin. Dopuszczając,

aby dwie przecinające się linie obracały się względem siebie uzyskuje się stożek. Ogólne cechy pryzmy i stożka są opisane w normach PN-ISO 2538 i PN-ISO 1119.

W przypadku części maszyn, zdarza się często, że kilka par płaszczyzn ogranicza przedmiot i mamy wtedy do czynienia z pryzmą wielokrotną.

5 =

H-h

L

- tan P
