26873

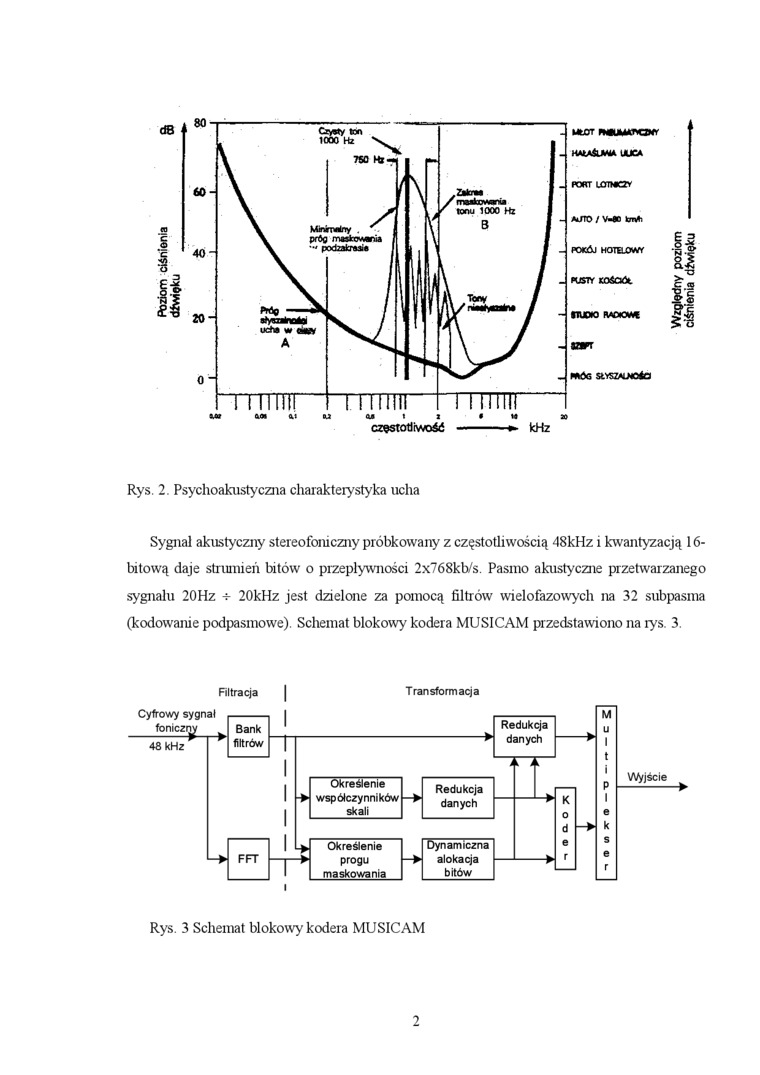

Rys. 2. Psychoakustyczna charakterystyka ucha

Sygnał akustyczny stereofoniczny próbkowany z częstotliwością 48kHz i kwantyzacją 16-bitową daje strumień bitów o przepływności 2x768kb/s. Pasmo akustyczne przetwarzanego sygnału 20Hz -s- 20kHz jest dzielone za pomocą filtrów wielofazowych na 32 subpasma (kodowanie podpasmowe). Schemat blokowy kodera MUSICAM przedstawiono na rys. 3.

Filtracja

Transformacja

Cyfrowy sygnał foniczny

48 kHz

Bank

filtrów

FFT

Redukcja

danych

Określenie współczynników skali	Redukcja danych		K 0

			d
Określenie	Dynamiczna		e
progu	alokacja	-►	r
maskowania	bitów

Wyjście

Rys. 3 Schemat blokowy kodera MUSICAM
