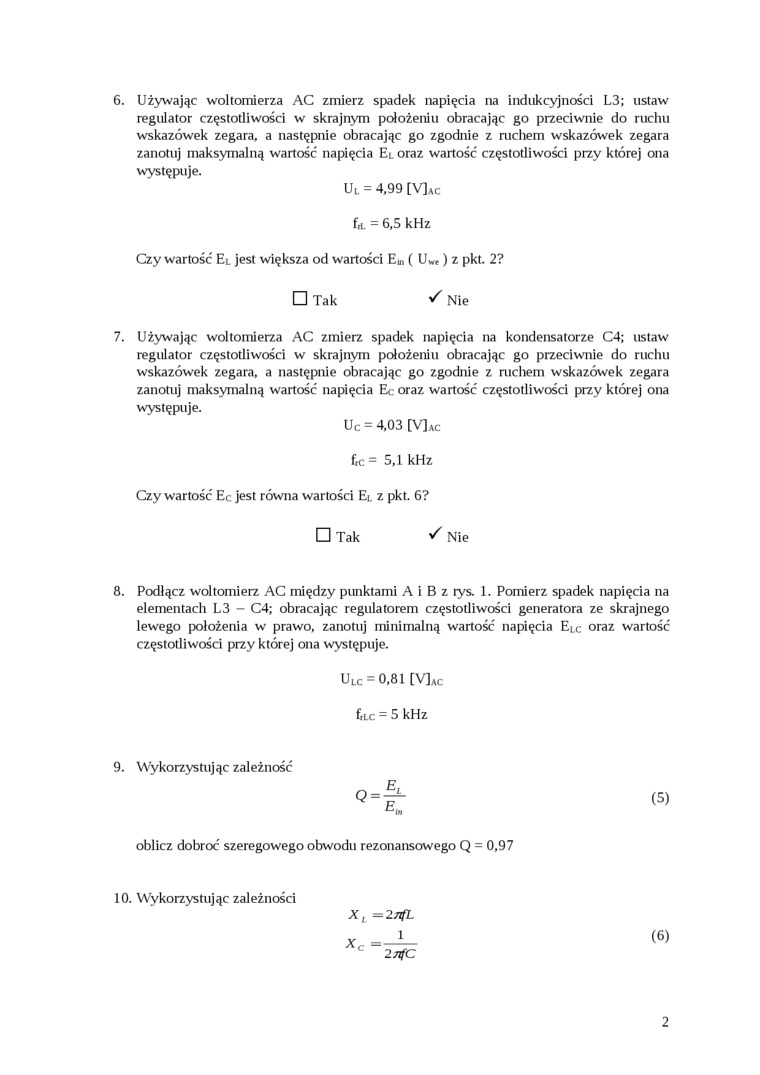

6. Używając woltomierza AC zmierz spadek napięcia na indnkcyjności L3; ustaw regulator częstodiwości w skrajnym położeniu obracając go przeciwnie do ruchu wskazówek zegara, a następnie obracając go zgodnie z mchem wskazówek zegara zanotuj maksymalną wartość napięcia El oraz wartość częstotliwości przy której ona występuje.

UL = 4,99 [V]ac fri. = 6,5 kHz

Czy wartość El jest większa od wartości Eu> ( Uw) z pkt. 2?

□ Tak    S Nie

7. Używając woltomierza AC zmierz spadek napięcia na kondensatorze C4; ustaw regulator częstotliwości w skrajnym położeniu obracając go przeciwnie do ruchu wskazówek zegara, a następnie obracając go zgodnie z ruchem wskazówek zegara zanotuj maksymalną wartość napięcia Eo oraz wartość częstotliwości przy której ona występuje.

Uc = 4,03 Mac fcc = 5,1 kHz

Czy wartość Ec jest równa wartości El z pkt. 6?

□ Tak    S Nie

8.    Podłącz woltomierz AC między punktami A i B z rys. 1. Pomierz spadek napięcia na elementach L3 - C4; obracając regulatorem częstotliwości generatora ze skrajnego lewego położenia w prawo, zanotuj minimalną wartość napięcia ELc oraz wartość częstotliwości przy której ona występuje.

ULc = 0,81 Mac Uc = 5 kHz

9.    Wykorzystując zależność

oblicz dobroć szeregowego obwodu rezonansowego Q = 0,97

10. Wykorzystując zależności


X, =2nfL

Xc =—^— 2nfC

2

(6)
