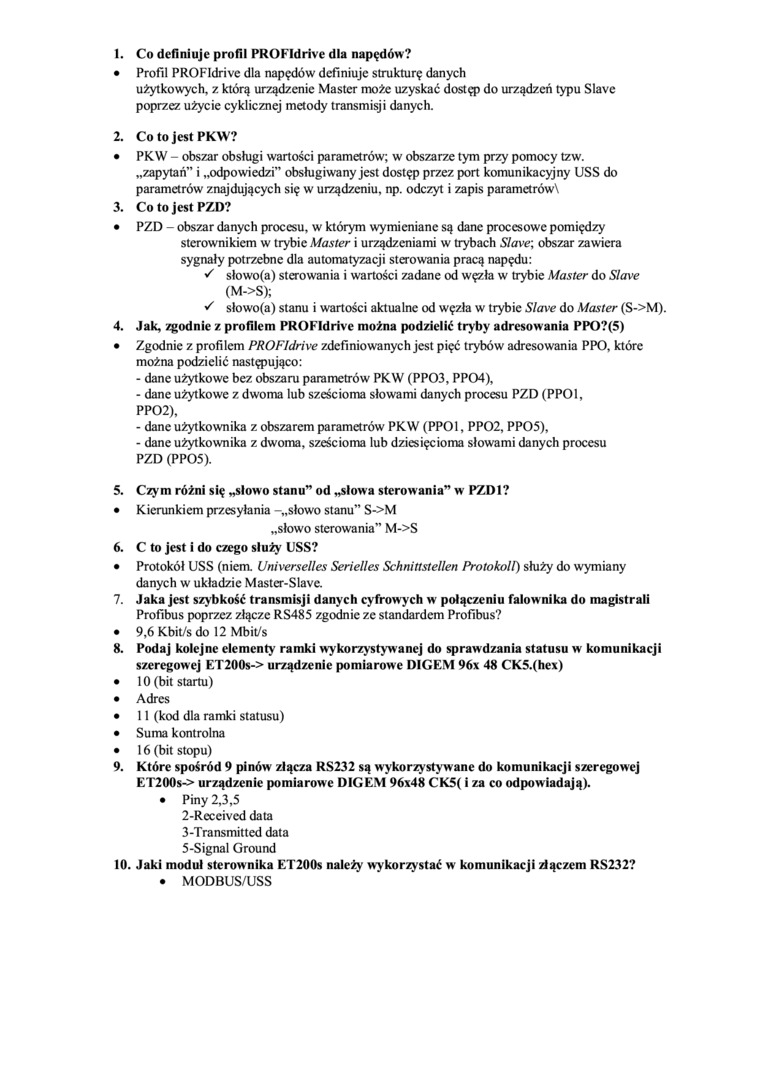

1. Co definiuje profil PROFIdrwe dla napędów?
• Profil PROFIdrive dla napędów definiuje strukturę danych
użytkowych, / którą urządzenie Master może uzyskać dostęp do urządzeń typu Slavc poprzez użycie cyklicznej metody transmisji danych.
2. Co to jest PKW?
• PKW - obszar obsługi wartości parametrów; w obszarze tym przy pomocy tzw.
„zapytań” i „odpowiedzi” obsługiwany jest dostęp przez port komunikacyjny USS do parametrów znajdujących się w urządzeniu, np. odczyt i zapis paramctrów\
3. CotojestPZD?
• PZD - obszar danych procesu, w którym wymieniane są dane procesowe pomiędzy
sterownikiem w trybie Master i urządzeniami w trybach Slave; obszar zawiera sygnały potrzebne dla automatyzacji sterowania pracą napędu:
S słowo(a) sterowania i wartości zadane od węzła w trybie Master do Slave (M->S);
S słowo(a) stanu i wartości aktualne od węzła w trybie Slave do Master (S->M).
4. Jak, zgodnie z profilem PROFIdrive można podzielić tryby adresowania PPO?(5)
• Zgodnie z profilem PROFIdrive zdefiniowanych jest pięć trybów adresowania PPO, które można podzielić następująco:
- dane użytkowe bez obszaru parametrów PKW (PP03, PP04),
- dane użytkowe z dwoma lub sześcioma słowami danych procesu PZD (PPOl,
PP02),
- dane użytkownika z obszarem parametrów PKW (PPOl, PP02, PP05),
- dane użytkownika z dwoma, sześcioma lub dziesięcioma słowami danych procesu PZD (PPOS).
5. Czym różni się „słowo stanu” od „słowa sterowania” w PZD1?
• Kierunkiem przesyłania -„słowo stanu” S->M
„słowo sterowania” M->S
6. C to jest i do czego służy USS?
• Protokół USS (niem. Universelles Serielles Schnittstellen Protokoll) służy do wymiany danych w układzie Mastcr-Slavc.
7. Jaka jest szybkość transmisji danych cyfrowych w połączeniu falow nika do magistrali
Profibus poprzez złącze RS485 zgodnie ze standardem Profibus?
• 9,6 Kbit/s do 12 Mbit/s
8. Podaj kolejne elementy ramki wykorzystywanej do sprawdzania statusu w komunikacji szeregowej ET200s-> urządzenie pomiarowe DIGEM 96x 48 CK5.(hex)
• 10 (bit startu)
• Adres
• 11 (kod dla ramki statusu)
• Suma kontrolna
• 16 (bit stopu)
9. Które spośród 9 pinów złącza RS232 są wykorzystywane do komunikacji szeregowej ET200s-> urządzenie pomiarowe DIGEM 96x48 CK5( i za co odpowiadają).
• Piny 2,3,5
2- Rcccivcd data
3- Transmitted data 5-Signal Ground
10. Jaki moduł sterownika ET200s należ) wykorzystać w komunikacji złączem RS232?
• MODBUS/USS
