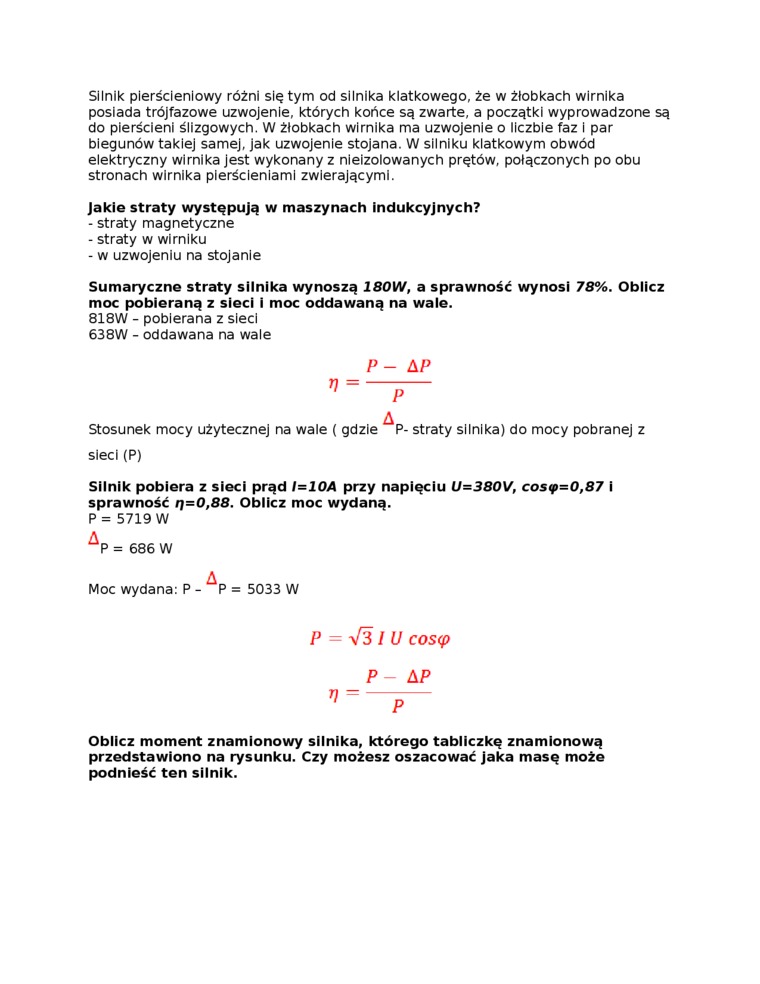

Silnik pierścieniowy różni się tym od silnika klatkowego, że w żłobkach wirnika posiada trójfazowe uzwojenie, których końce są zwarte, a początki wyprowadzone są do pierścieni ślizgowych. W żłobkach wirnika ma uzwojenie o liczbie faz i par biegunów takiej samej, jak uzwojenie stojana. W silniku klatkowym obwód elektryczny wirnika jest wykonany z nieizolowanych prętów, połączonych po obu stronach wirnika pierścieniami zwierającymi.

jakie straty występują w maszynach indukcyjnych?

-    straty magnetyczne

-    straty w wirniku

-    w uzwojeniu na stojanie

Sumaryczne straty silnika wynoszą 180W, a sprawność wynosi 78%. Oblicz moc pobieraną z sieci i moc oddawaną na wale.

818W - pobierana z sieci 638W - oddawana na wale

AP

Stosunek mocy użytecznej na wale ( gdzie P- straty silnika) do mocy pobranej z sieci (P)

Silnik pobiera z sieci prąd l=10A przy napięciu U=380V, cos<p=0,87 i sprawność q=0,88. Oblicz moc wydaną.

P = 5719 W

^AP = 686 W

Moc wydana: P - ^P = 5033 W

P = V3 / U cos<p

V

Oblicz moment znamionowy silnika, którego tabliczkę znamionową przedstawiono na rysunku. Czy możesz oszacować jaka masę może podnieść ten silnik.
