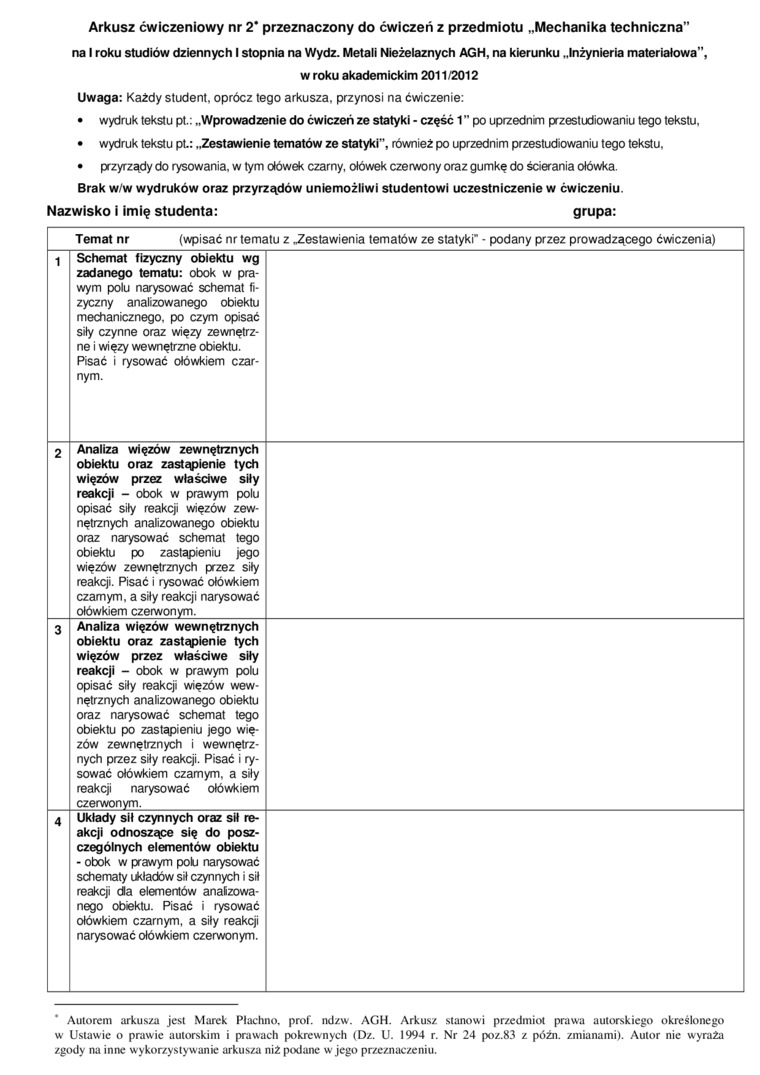

Arkusz ćwiczeniowy nr 2* przeznaczony do ćwiczeń z przedmiotu „Mechanika techniczna” na I roku studiów dziennych I stopnia na Wydz. Metali Nieżelaznych AGH, na kierunku „Inżynieria materiałowa",

w roku akademickim 2011 /2012

Uwaga: Każdy student, oprócz tego arkusza, przynosi na ćwiczenie:

•    wydruk tekstu pt.: „Wprowadzenie do ćwiczeń ze statyki - część 1" po uprzednim przestudiowaniu tego tekstu,

•    wydruk tekstu pt.: „Zestawienie tematów ze statyki", również po uprzednim przestudiowaniu tego tekstu.

•    przyrządy do rysowania, w tym ołówek czarny, ołówek czerwony oraz gumkę do ścierania ołówka.

Brak w/w wydruków oraz przyrządów uniemożliwi studentowi uczestniczenie w ćwiczeniu

Nazwisko i imię studenta:    grupa:

Temat nr (wpisać nr tematu z „Zestawienia tematów ze statyki’ - podany przez prowadzącego ćwiczenia)
1	Schemat fizyczny obiektu wg zadanego tematu: obok w prawym polu narysować schemat fizyczny analizowanego obiektu mechanicznego, po czym opisać siły czynne oraz więzy zewnętrzne i więzy wewnętrzne obiektu. Pisać i rysować ołówkiem czarnym.
2	Analiza więzów zewnętrznych obiektu oraz zastąpienie tych więzów przez właściwe siły reakcji - obok w prawym polu opisać siły reakcji więzów zewnętrznych analizowanego obiektu oraz narysować schemat tego obiektu po zastąpieniu jego więzów zewnętrznych przez siły reakcji. Pisać i rysować ołówkiem czarnym, a siły reakcji narysować ołówkiem czerwonym.
3	Analiza więzów wewnętrznych obiektu oraz zastąpienie tych więzów przez właściwe siły reakcji - obok w prawym polu opisać siły reakcji więzów wewnętrznych analizowanego obiektu oraz narysować schemat tego obiektu po zastąpieniu jego więzów zewnętrznych i wewnętrznych przez siły reakcji. Pisać i rysować ołówkiem czarnym, a siły reakcji narysować ołówkiem czerwonym.
4	Układy sił czynnych oraz sił reakcji odnoszące się do poszczególnych elementów obiektu - obok w prawym polu narysować schematy lidadów sił czynnych i sił reakcji da elementów anaSzowa-nego obiektu. Pisać i rysować ołówkiem czarnym, a siły reakcji narysować ołówkiem czerwonym.

Autorem arkusza jest Marek Płachno. prof. nd/.w. AGH. Arkusz stanowi przedmiot prawa autorskiego określonego w Ustawie o prawic autorskim i prawach pokrewnych (Dz. U. 1994 r. Nr 24 poz.83 z późn. zmianami). Autor nic wyraża zgody na inne wykorzystywanie arkusza niż podane w jego przeznaczeniu.
