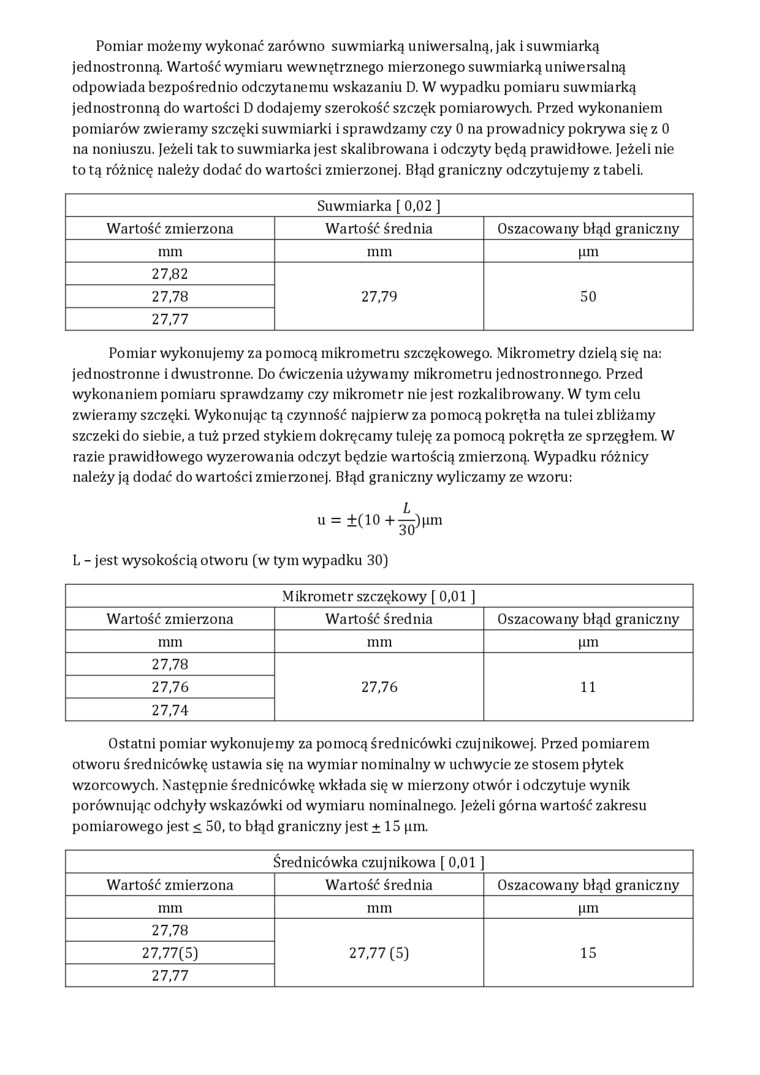

Pomiar możemy wykonać zarówno suwmiarką uniwersalną, jak i suwmiarką jednostronną. Wartość wymiaru wewnętrznego mierzonego suwmiarką uniwersalną odpowiada bezpośrednio odczytanemu wskazaniu D. W wypadku pomiaru suwmiarką jednostronną do wartości D dodajemy szerokość szczęk pomiarowych. Przed wykonaniem pomiarów zwieramy szczęki suwmiarki i sprawdzamy czy 0 na prowadnicy pokrywa się z 0 na noniuszu. Jeżeli tak to suwmiarka jest skalibrowana i odczyty będą prawidłowe. Jeżeli nie to tą różnicę należy dodać do wartości zmierzonej. Błąd graniczny odczytujemy z tabeli.

Suwmiarka [ 0,02 J
Wartość zmierzona	Wartość średnia	Oszacowany błąd graniczny
mm	mm	pm
27,82	27,79	50
27,78
27,77

Pomiar wykonujemy za pomocą mikrometru szczękowego. Mikrometry dzielą się na: jednostronne i dwustronne. Do ćwiczenia używamy mikrometru jednostronnego. Przed wykonaniem pomiaru sprawdzamy czy mikrometr nie jest rozkalibrowany. W tym celu zwieramy szczęki. Wykonując tą czynność najpierw za pomocą pokrętła na tulei zbliżamy szczeki do siebie, a tuż przed stykiem dokręcamy tuleję za pomocą pokrętła ze sprzęgłem. W razie prawidłowego wyzerowania odczyt będzie wartością zmierzoną. Wypadku różnicy należy ją dodać do wartości zmierzonej. Błąd graniczny wyliczamy ze wzoru:

u = ±(10+^j)nm

L - jest wysokością otworu (w tym wypadku 30)

Mikrometr szczękowy [0,01 J
Wartość zmierzona	Wartość średnia	Oszacowany błąd graniczny
mm	mm	pm
27,78	27,76	11
27,76
27,74

Ostatni pomiar wykonujemy za pomocą średnicówki czujnikowej. Przed pomiarem otworu średnicówkę ustawia się na wymiar nominalny w uchwycie ze stosem płytek wzorcowych. Następnie średnicówkę wkłada się w mierzony otwór i odczytuje wynik porównując odchyły wskazówki od wymiaru nominalnego. Jeżeli górna wartość zakresu pomiarowego jest < 50, to błąd graniczny jest + 15 pm.

Średnicówka czujnikowa [ 0,01
Wartość zmierzona	Wartość średnia	Oszacowany błąd graniczny
mm	mm	pm
27,78	27,77(5)	15
27,77(5)
27,77
