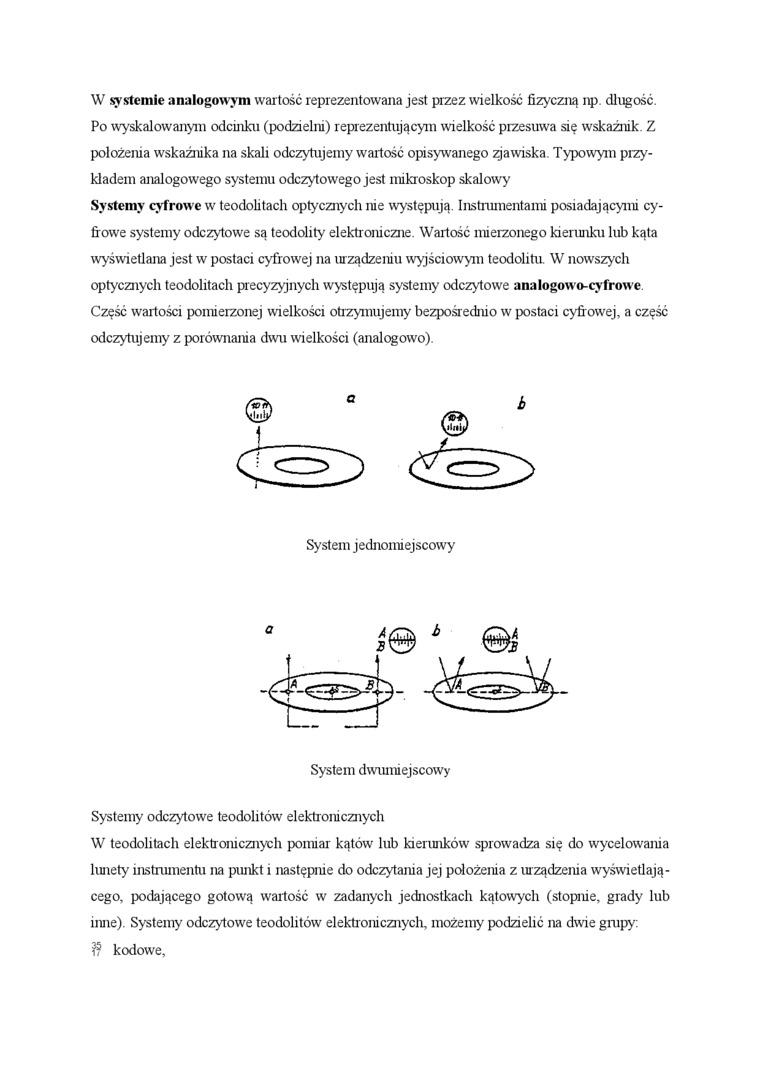

W systemie analogowym wartość reprezentowana jest pizez wielkość fizyczną np długość. Po wyskalowanym odcinku (podzielili) reprezentującym wielkość przesuwa się wskaźnik. Z położenia wskaźnika na skali odczytujemy wartość opisywanego zjawiska. Typowym przykładem analogowego systemu odczytowego jest mikr oskop skalowy

Systemy cyfrowe w teodolitach optycznych nie występują. Instrumentami posiadającymi cyfrowe systemy odczytowe są teodolity elektroniczne. Wartość mierzonego kierunku lub kąta wyświetlana jest w postaci cyfrowej na urządzeniu wyjściowym teodolitu. W nowszych optycznych teodolitach precyzyjnych występują systemy odczytowe analogowo-cyfrowe Część wartości pomierzonej wielkości otrzymujemy bezpośr ednio w postaci cyfrowej, a część odczytujemy z porównania dwu wielkości (analogowo).

System jednomiejscowy

System dwumiejscowy

Systemy odczytowe teodolitów elektronicznych

W teodolitach elektr onicznych pomiar kątów lub kierunków' sprowadza się do wycelowania lunety instrumentu na punkt i następnie do odczytania jej położenia z urządzenia wyświetlającego, podającego gotową wpartość w zadanych jednostkach kątowych (stopnie, grady lub inne). Systemy odczytowe teodolitów elektronicznych, możemy podzielić na dwie grupy:

$ kodowe,
