9.4

q>=A(_Ł-l)|

tzn kąt o jaki odchyla pryzmat promienie jest tym większy, im większy kąt łamiący pryzmatu

A.

Z równania 9.4 wynika, że kąt odchylenia promieni przez pryzmat zależy od (n - 1), ale n jest funkcją długości fali, dlatego promienie różnych długości fal, przechodząc przez pryzmat, będą odchylane o różne kąty, a to oznacza, że wiązka światła białego zostanie rozciągnięta w widmo, co właśnie, zaobserwował Newton. W ten sposób, za pomocą pryzmatu, jak i za pomocą siatki dyfrakcyjnej, rozkładając światło spektralnie można określić jego skład widmowy.

Rozważmy różnice miedzy widmami Dochodzącymi od siatki dyfrakcyjnej t pryzmatu.

1. Siatka dyfrakcyjna rozkłada światło na określone długości fal, dlatego też mierząc kąty kolejnych maksimów można obliczyć te długość fali. Rozłożenie światła w widmo za pomocą pryzmatu odbywa się w zależności od wartości współczynników załamania, dlatego, aby obliczyć długość fali należy znać fiuikcję n = f(A.) (9.1).

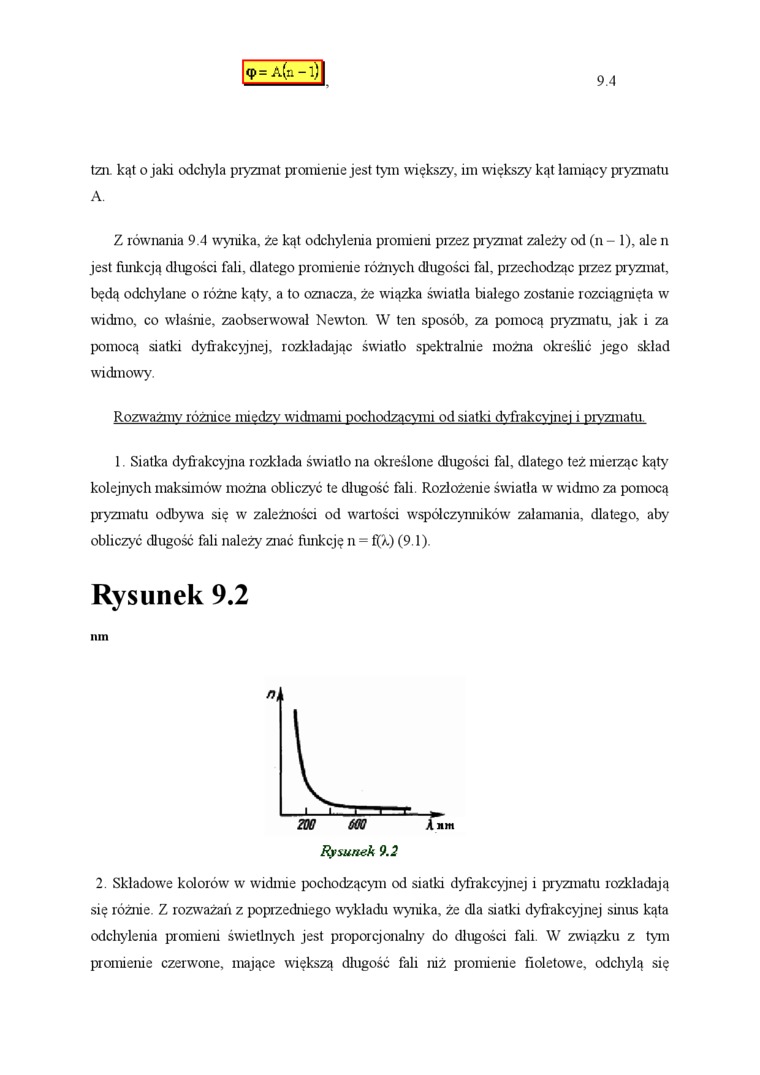

Rysunek 9.2

mn

2. Składowe kolorów w widmie pochodzącym od siatki dyfrakcyjnej i pryzmatu rozkładają się różnie. Z rozważań z poprzedniego wykładu wynika, że dla siatki dyfrakcyjnej sinus kąta odchylenia promieni świetlnych jest proporcjonalny do długości fali. W związku z tym promienie czerwone, mające większą długość fali niż promienie fioletowe, odchylą się
