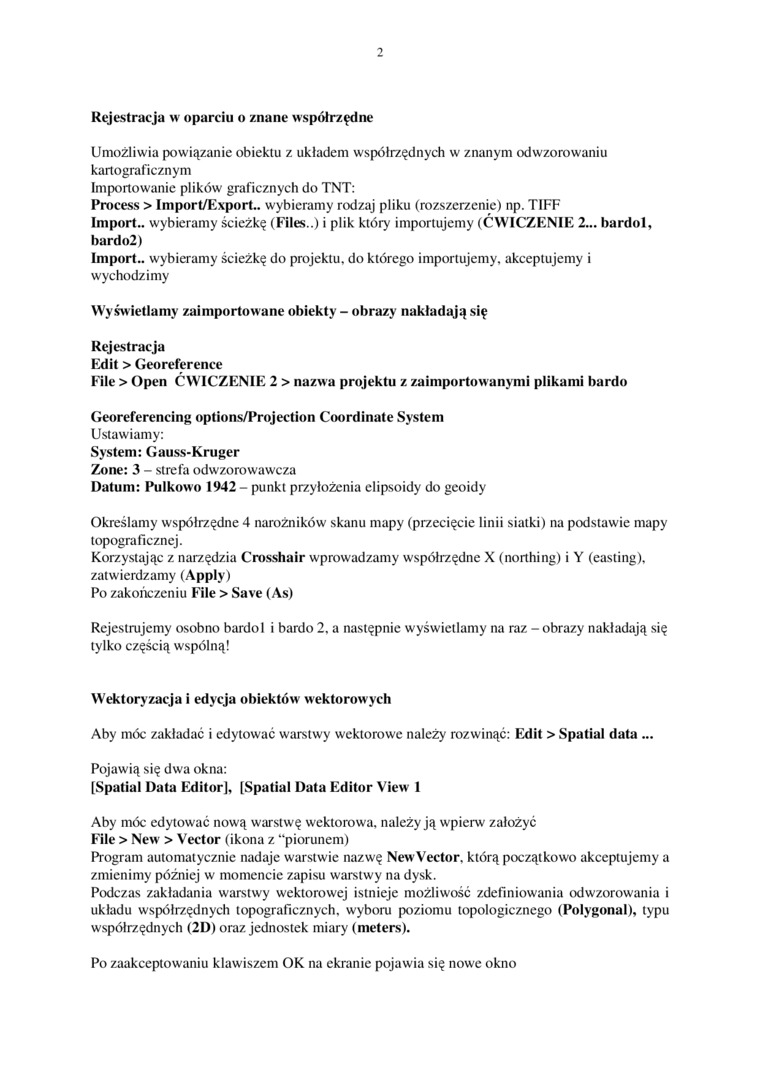

Rejestracja w oparciu o znane współrzędne

Umożliwia powiązanie obiektu z układem współrzędnych w znanym odwzorowaniu kartograficznym

Importowanie plików graficznych do TNT:

Process > Import/Export.. wybieramy rodzaj pliku (rozszerzenie) np. TIFF

Import., wybieramy ścieżkę (Files .) i plik który importujemy (ĆWICZENIE 2... bardol,

bardo2)

Import., wybieramy ścieżkę do projektu, do którego importujemy, akceptujemy i wychodzimy

Wyświetlamy zaimportowane obiekty - obrazy nakładają się

Rejestracja

Edit > Georeference

File > Open ĆWICZENIE 2 > nazwa projektu z zaimportowanymi plikami bardo

Georefereneing options/Projection Coordinate System

Ustawiamy:

System: Gauss-Kruger Zonę: 3 - strefa odwzorowawcza

Datum: Pułkowo 1942 - punkt przyłożenia elipsoidy do geoidy

Określamy współrzędne 4 narożników skanu mapy (przecięcie linii siatki) na podstawie mapy topograficznej.

Korzystając z narzędzia Crosshair wprowadzamy współrzędne X (northing) i Y (easting). zatwierdzamy (Apply)

Po zakończeniu File > Save (As)

Rejestrujemy osobno bardo 1 i bardo 2. a następnie wyświetlamy na raz - obrazy nakładają się tylko częścią wspólną!

Wektoryzacja i edycja obiektów wektorowych

Aby móc zakładać i edytować warstwy wektorowe należy rozwinąć: Edit > Spatial data ... Pojawią się dwa okna:

[Spatial Data Editor], [Spatial Data Editor V iew 1

Aby móc edytować nową warstwę wektorowa, należy ją wpierw założyć File > New > Vector (ikona z “piorunem)

Program automatycznie nadaje warstwie nazwę New Vector. którą początkowo akceptujemy a zmienimy później w momencie zapisu warstwy na dysk.

Podczas zakładania warstwy wektorowej istnieje możliwość zdefiniowania odwzorowania i układu współrzędnych topograficznych, wyboru poziomu topologicznego (Polygonal), typu współrzędnych (2D) oraz jednostek miary (meters).

Po zaakceptowaniu klawiszem OK na ekranie pojawia się nowe okno
