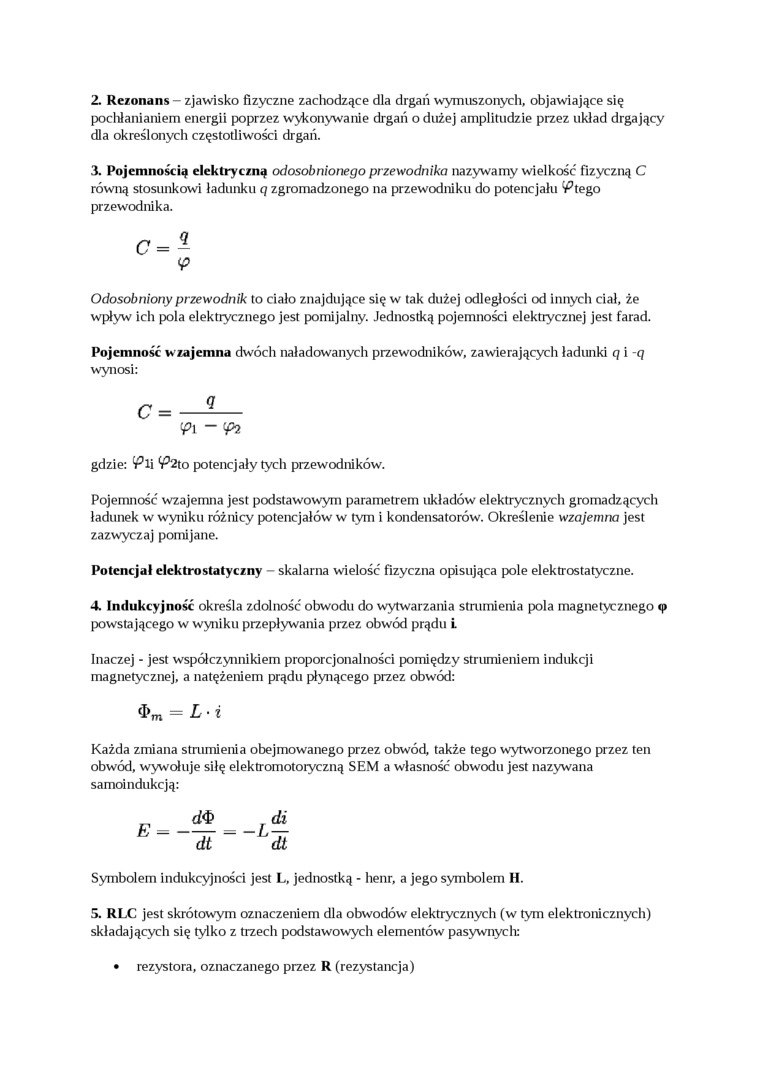

2.    Rezonans zjawisko fizyczne zachodzące dla drgań wymuszonych, objawiające się pochłanianiem energii poprzez wykonywanie drgań o dużej amplitudzie przez układ drgający dla określonych częstotliwości drgań.

3.    Pojemnością elektryczną odosobnionego przewodnika nazywamy wielkość fizyczną C równą stosunkowi ładunku q zgromadzonego na przewodniku do potencjału ^tego przewodnika.

Odosobniony przewodnik to ciało znajdujące się w tak dużej odległości od innych ciał, że wpływ ich pola elektrycznego jest pomijalny. Jednostką pojemności elektrycznej jest farad.

Pojemność wzajemna dwóch naładowanych przewodników, zawierających ładunki q i -q wynosi:

V>\ ” <^2

gdzie: ^li *iP2to potencjały tych przewodników.

Pojemność wzajemna jest podstawowym parametrem układów elektrycznych gromadzących ładunek w wyniku różnicy potencjałów w tym i kondensatorów. Określenie wzajemna jest zazwyczaj pomijane.

Potencjał elektrostatyczny - skalarna wielość fizyczna opisująca pole elektrostatyczne.

4.    Indukcyjność określa zdolność obwodu do wytwarzania strumienia pola magnetycznego <p powstającego w wyniku przepływania przez obwód prądu i

Inaczej - jest współczynnikiem proporcjonalności pomiędzy strumieniem indukcji magnetycznej, a natężeniem prądu płynącego przez obwód:

<1=

Każda zmiana strumienia obejmowanego przez obwód, także tego wytworzonego przez ten obwód, wywołuje siłę elektromotoryczną SEM a własność obwodu jest nazywana samoindukcją:

„    d$ di

^E~    dt ~ ^Ldt

Symbolem indukcyjnośd jest L, jednostką - henr, a jego symbolem H.

5.    RLC jest skrótowym oznaczeniem dla obwodów elektrycznych (w tym elektronicznych) składających się tylko z trzech podstawowych elementów pasywnych:

rezystora, oznaczanego przez R (rezystancja)
